Betonverteiler erreicht entfernten Waschplatz dank teleskopierbarer Energieführung

Steckbrief

• Was wurde benötigt: Energiekettenlösung, die den Betonverteiler über den langen Weg zwischen Betonierbereich und Waschplatz versorgt
• Anforderungen: Realisierung von 52,5 m Gesamtverfahrweg mit Festpunkt auf Hauptfahrwerk, zuverlässige Führung aller Leitungen in einem System ohne Eingriff ins Anlagelayout, möglichst platzsparend
• Branche: Gebäudetechnik
• Erfolg für den Kunden: Ein spezielles teleskopierbares Rinnensystem mit zwei Energieketten macht eine teilstationäre Leitungsführung am Betonverteiler plus Längsfahrt zum entfernten Waschplatz problemlos möglich, ohne Änderungen am bestehenden Anlagenlayout vornehmen zu müssen. Das System arbeitet zuverlässig im täglichen Betrieb und EBAWE steht ein übertragbares Konzept für ähnliche künftige Projekte zur Verfügung

Die Anwendung wurde 2016 mit dem bronzenen vector award ausgezeichnet.

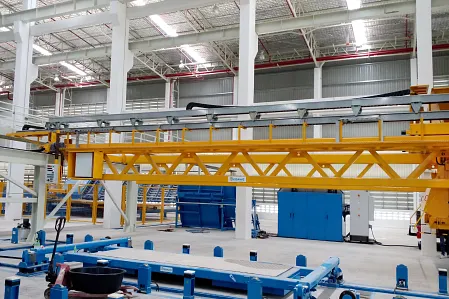

Die Betonverteileranlage besteht aus einem Portal mit einem Kübel, der den darin enthaltenen Frischbeton gleichmäßig in Schalungen einbringt. In regelmäßigen Abständen, in der Regel ein- bis zweimal täglich, muss der Kübel gereinigt werden. Für diesen Zweck wird der Kübel an einen Waschplatz außerhalb der Produktionshalle gefahren, um den Produktionsbereich selbst von übermäßiger Verschmutzung freizuhalten. Zur Energieversorgung der Betonverteileranlagen setzt EBAWE bevorzugt auf Energieketten, die die Leitungen schützen und kontrolliert führen und im Vergleich zu Spiralkabeln und Motorleitungstrommeln eine sicherere Signalübertragung gewährleisten.

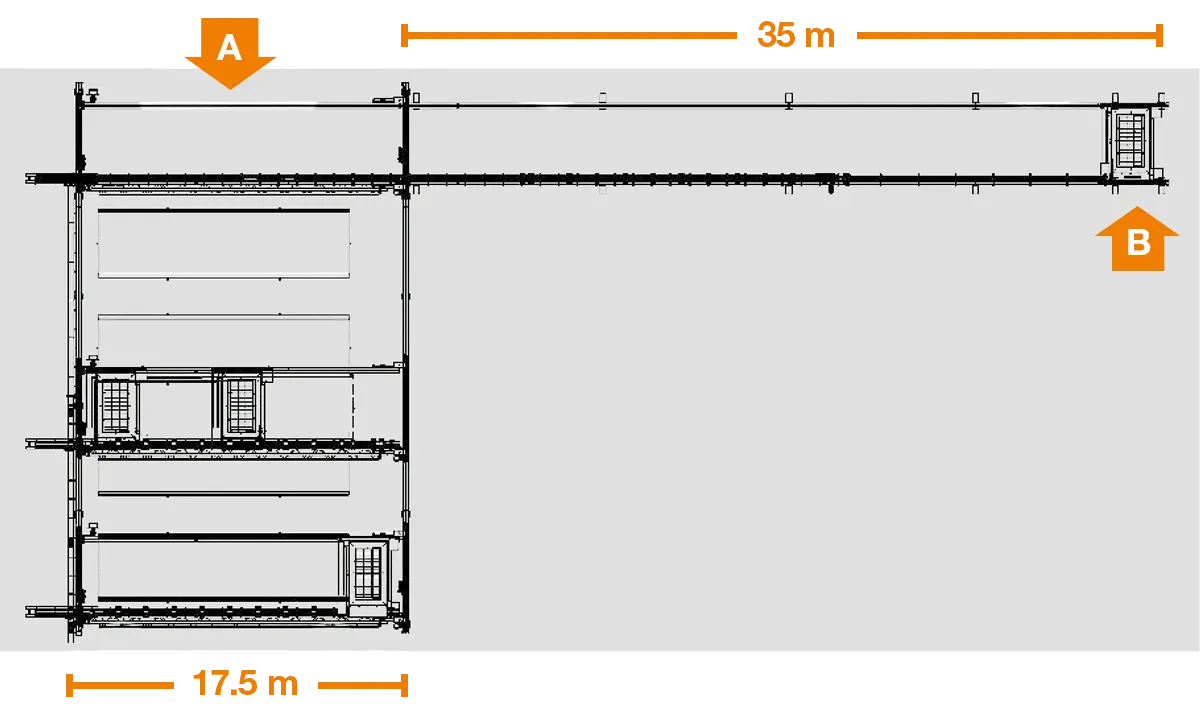

Die Konstrukteure standen vor der Herausforderung, für einen thailändischen Kunden eine Stichbahnfahrt zur Reinigungsstelle zu entwerfen, die layoutbedingt sehr weit von den Betonierplätzen entfernt liegt. Zusätzlich zum 17,5 m langen Verfahrweg im Hauptfahrwerk muss der Kübel auf der Stichbahn 35 m zurücklegen. Bei den bisherigen Kundenprojekten war die Stichbahnfahrt stets kürzer als die Betonierfahrt innerhalb des Hauptfahrwerkes, so dass durch außermittiges Festlegen des Energiekettenfestpunktes das Erreichen des Waschplatzes gewährleistet war.

Für den extra langen Verfahrweg musste deshalb eine neue, möglichst platzsparende Lösung zur Energiekettenführung gefunden werden. Dabei muss der Festpunkt der Kette weiterhin auf dem Hauptfahrwerk liegen, damit dieses verfahren kann.

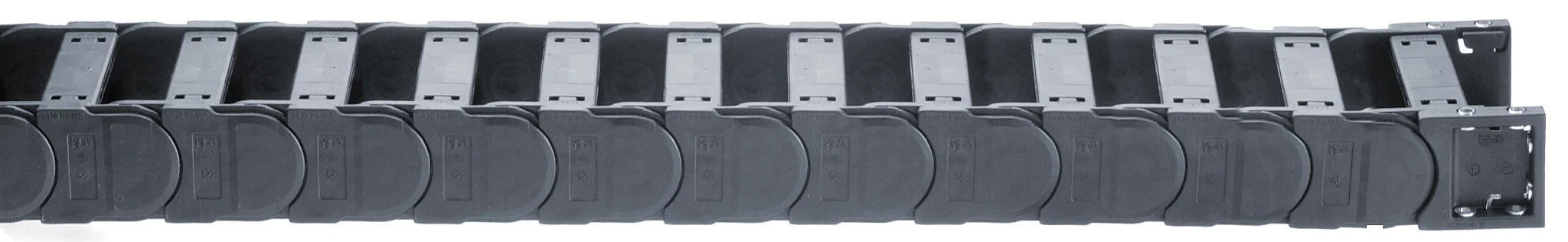

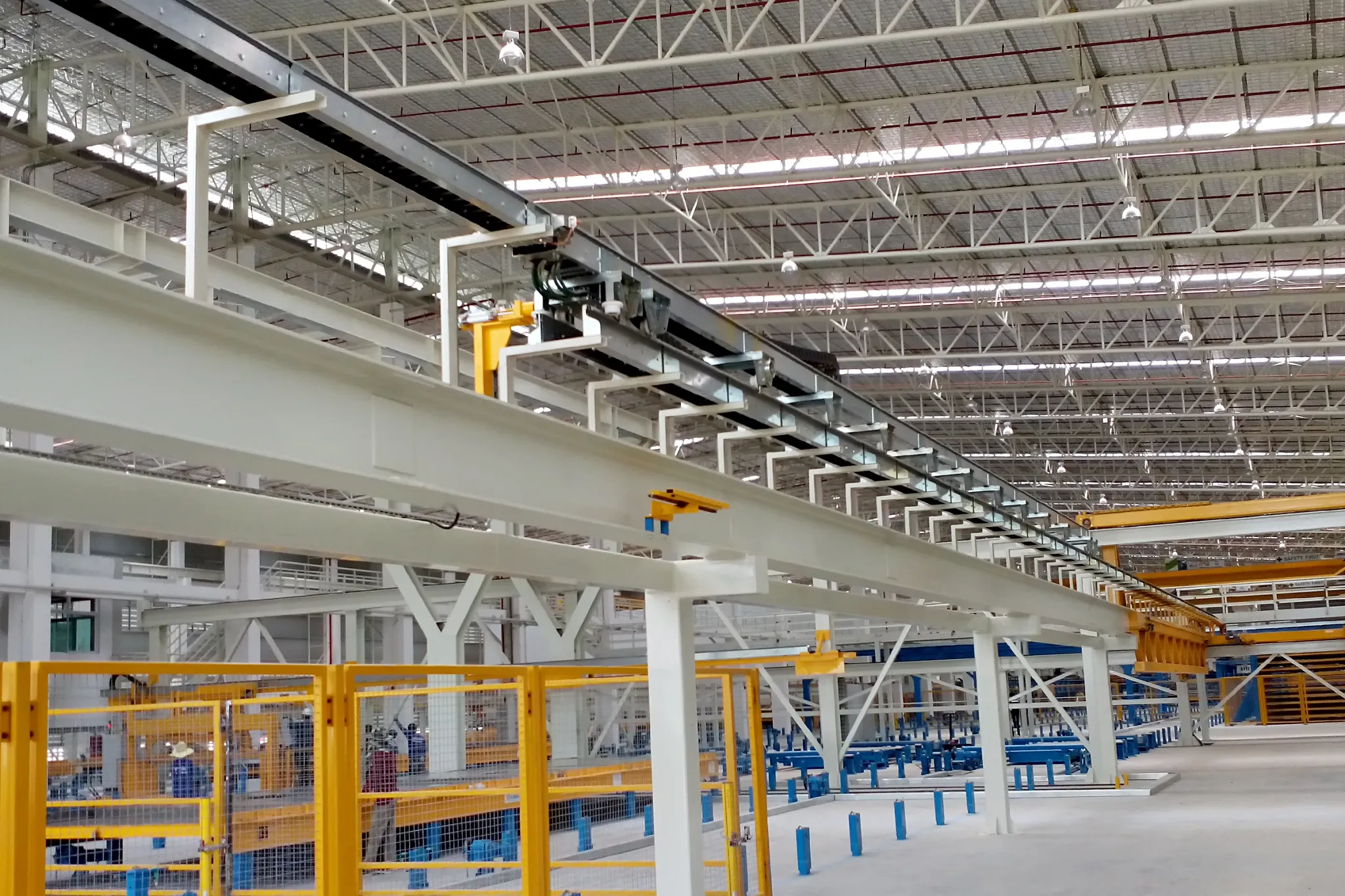

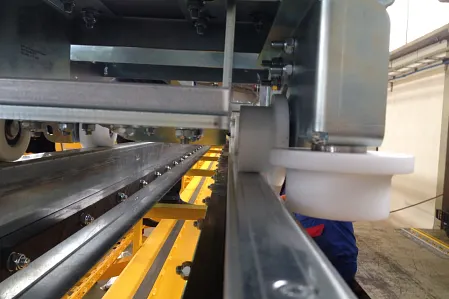

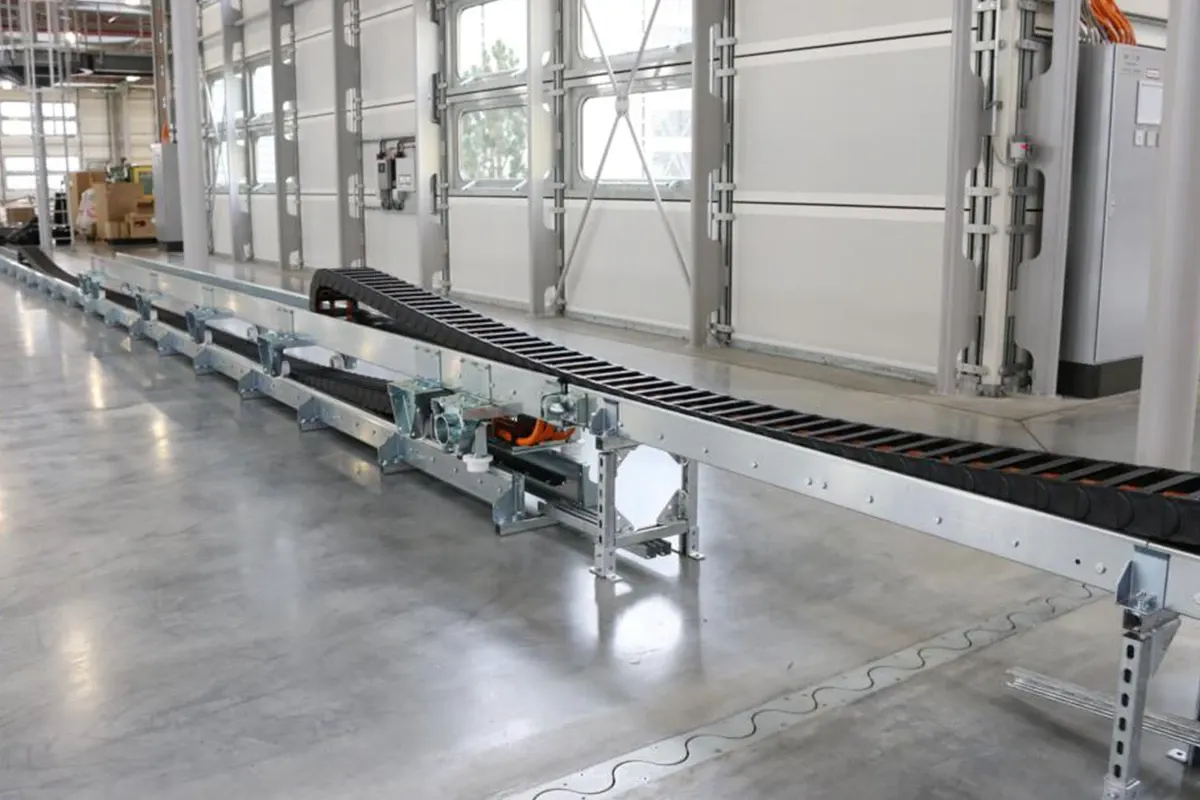

EBAWE wandte sich an igus und gemeinsam mit dem Energieketten-Projektierungsteam wurde ein neuartiges Energieführungssystem entwickelt, das aus zwei übereinander angeordneten e-ketten der Serie E4/4 4040C in teleskopisch ausfahrenden Führungsrinnen besteht. Die untere Führungsrinne ist fest auf dem Hauptfahrwerk montiert, während die obere auf Rollen gelagert ist und auf der unteren Rinne aufliegt.

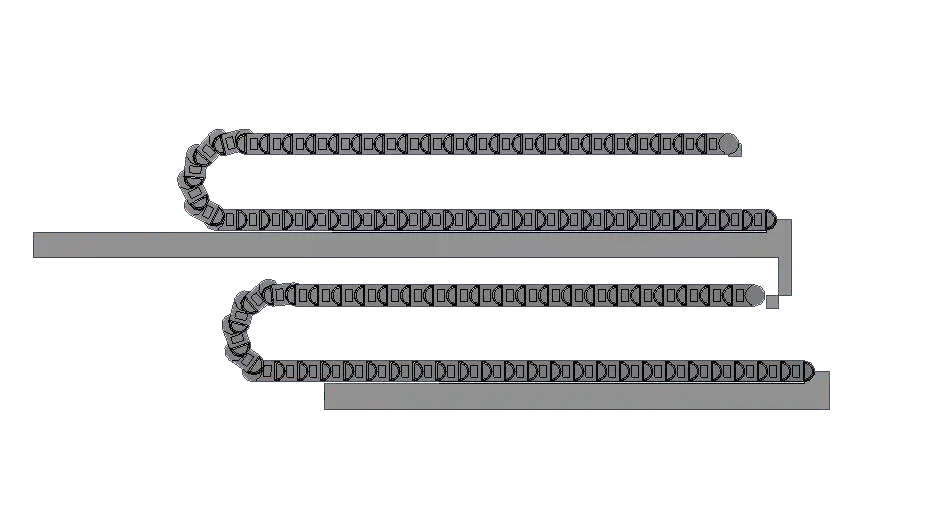

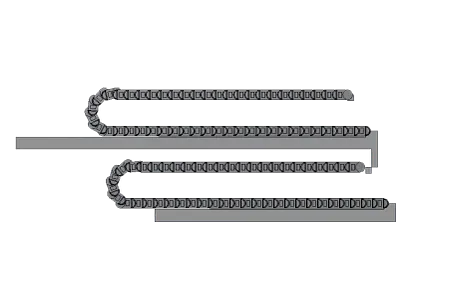

Jede Rinne besitzt ihre eigene Energiekette. Für die reguläre Fahrt innerhalb des Hauptfahrwerks wird die obere Rinne mechanisch verriegelt, sodass ausschließlich die obere Kette verfährt. Verlässt der Kübel das Hauptfahrwerk, wird diese Verriegelung gelöst und der Kübel koppelt sich an die obere Rinne an. Er nimmt sie für einen Teil der Stichbahnfahrt mit, während die untere Kette ausgefahren wird. Nach dem vollständigen Ausfahren der unteren Kette arretiert sich die obere Rinne an der Fahrbahn des Kübels, und der verschobene Einspeisepunkt der oberen Kette ermöglicht das Erreichen des Waschplatzes.

Das Leitungspaket umfasst neben kundeneigenen Leitungen und Luftschläuchen auch hochflexible chainflex CF5-Steuerleitungen, die für die hohe Beanspruchung in bewegten Anwendungen ausgelegt sind und langfristig eine sichere Übertragung von Steuer- und Versorgungssignalen gewährleisten.

Mit der innovativen Energieführungslösung hat EBAWE jetzt die Möglichkeit, bei definiertem unterem Festpunkt und Verschieben des oberen Festpunktes längere Verfahrwege zu realisieren. Durch den Einsatz von zwei e-ketten lässt sich der mögliche Stichbahnfahrweg verdoppeln. So entstehen größere Gestaltungsmöglichkeiten im Anlagenlayout. Die Lösung arbeitet zuverlässig und wird von EBAWE künftig in vergleichbaren Anlagenkonfigurationen zum Einsatz kommen.
