Testberichte der Steuerleitungen

Entdecken Sie hier alle unsere Testberichte zu den Lebensdauertests für unsere Steuerleitungen.

Steuerleitung CF880.10.12

Versuchsnummer:

4588

Biegeradius:

100 mm (Faktor 9,3 x d)

Lebensdauer:

mehr als 10 Mio. Hübe

In diesem Test sollte die Lebenserwartung CF880.10.12 in einer Linearkette mit einem 100 mm Radius untersucht werden.

Es konnte mit einem Testergebnis von über 10 Mio. Hübe bestätigt werden, dass auch eine kostengünstige Leitung zuverlässig hält.

Einsatz der CF880 in der Praxis

Ein Bedienpult für eine Säge oder eine andere Holzbearbeitungsmaschine hört sich immer nach einfacher Anwendung an. Im Prinzip ist es das auch, jedoch ist hier Zuverlässigkeit das A und O, denn an dieser Stelle wird jede Funktion der Maschine beeinflusst. Die Radien die man hier findet sind oft größer und im Bereich von Holz oder anderen Baumaterialien eignet sich der PVC Mantel der CF880 mit seinen guten Abriebeigenschaften gegen die trocken Stäube sehr gut. Solche Anlagen werden oft weltweit verbaut und daher bedarf es nicht nur einer zuverlässigen Lebensdauer sonder auch einer UL Zulassung.

Vollständigen Testbericht herunterladen

Steuerleitung CF881.15.12

Versuchsnummer:

5294

Biegeradius:

125 mm (Faktor 12,5 x d)

Lebensdauer:

12 Mio. Hübe

In diesem Test sollte die Lebenserwartung der CF881.15.12 in einer e-kette mit einem 125 mm Radius untersucht werden.

Der Test hat ergeben, dass die zu erwartende Lebensdauer der Steuerleitung CF881.15.12 über 12 Millionen Hübe beträgt. Das bestätigt auch, dass günstige chainflex PVC Steuerleitungen zuverlässig halten und eine lange Lebensdauer aufweisen.

Einsatz der CF881 in der Praxis
Wo früher Steine in der Fertigungstechnik mit anderen Steinen bearbeitetet wurden, werden sie heute auf industriellen Fertigungsstraßen durch Werkzeugmaschinen bearbeitet. So kommen in der Steinbearbeitung häufig Säge- und Fräsmaschinen, Gatter- oder Blocksägen zum Einsatz. Die eingesetzten Steuerleitungen in der Energiekette, die sich in der Anwendung befinden sind Feinstaub, Vibration, Stein- und Werkzeugsplittern ausgesetzt. Zu dem handelt es sich um eine eher trockene Umgebung. Daher sind Leitungen mit PVC Außenmantel für den Einsatz in der Steinbearbeitung am besten geeignet, denn der Werkstoff PVC ist hochabrieb- und biegefest. Die Steuerleitung CF881 ist die optimale Wahl, denn durch den PVC Außenmantel kann sie den vorhandenen Umgebungseinflüssen standhalten und ist eine günstige Variante gegenüber PUR Leitungen, die für solche trockenen Energiekettenanwendungen nicht notwendig sind.

Vollständigen Testbericht herunterladen

Steuerleitung CF5.10.25

Versuchsnummer:

2233

Biegeradius:

100 mm (Faktor 5,3 x d)

Lebensdauer:

42 Mio. Hübe

In diesem Test sollte die Lebenserwartung der CF5.10.25 mit Bündelverseilung in einer e-kette mit einem 100 mm Radius untersucht werden.

Es konnte mit einem Testergebnis von über 42 Mio. Hübe bei deutlicher Unterbiegung bestätigt werden, dass die Leitung den haltbarkeits Ansprüchen in einer Krananwendung mehr als gerecht wird.

Einsatz der CF5 in der Praxis

Die Steuerleitungsfamilie CF5 gibt es in wahnsinnig vielen Ader-/Querschittskombinationen. Dabei kommen sehr häufig Querschnitte von 1,5 mm und 2,5 mm bei Indoorkranen zum Einsatz, um dort Taster, Endschschalter, Motoren oder auch schlicht Lampen zu versorgen. Auf den langen Verfahrwegen in der Halle geht es schon strapaziös zu, denn auch dort gibt es Verwahrwege die über 80 m erreichen können. Hier ist die kurze Schlaglänge und auch die Bündelverseilung sehr gut für eine hohe Lebensdauer. Aber auch Schmutz durch Stäube und Abgase setzen den Leitungen im Bereich des Hallendaches zu und hier kann der abriebfeste, ölbeständige Außenmantel gut punkten.

Vollständigen Testbericht herunterladen

Steuerleitung CF891.25.04

Versuchsnummer:

5042

Biegeradius:

125 mm (Faktor 10,6 x d)

Lebensdauer:

14,5 Mio. Hübe

In diesem Test sollte die Lebenserwartung der CF891.25.04 in einer e-kette mit einem 125 mm Radius untersucht werden.

Der Test wurde in unserem Testlabor auf die Lebensdauer geprüft. Hierbei wurde die Leitung in einer Energiekette in einem Radius von 125 mm montiert und durch dauerhafte Bewegung wurde die Beanspruchung in der Maschine simuliert und getestet, sodass eine gute Auswertung für den realen Einsatz gegeben werden kann.

Einsatz der CF891 in der Praxis

Ziel des Tests war es, die Lebensdauer der chainflex Steuerleitung zu ermitteln. Der Anspruch an die CF891 besteht darin in der dauerhaften Bewegung, wie beispielsweise in Werkzeug- oder Bearbeitungsmaschinen, zuverlässig zu halten. Hinzukommt, dass der Einsatz in solchen Maschinen für die Leitung oftmal heißt, dass sie in Kontakt mit Ölen kommt. In Hinblick auf Ölbeständigkeit ist der Außenmantel der CF891, iguPUR, besonders hervorzuheben. Dieser Mantelwerkstoff wurde von igus speziell für Werkzeugmaschinen entwickelt. Durch diesen Außenmantel in Kombination mit einer getesteten Lebensdauer von 14,5 Mio. Hüben ist diese Steuerleitung eine zuverlässige Wahl für Ihre Maschine.

Vollständigen Testbericht herunterladen

Steuerleitung CF9.10.12

Versuchsnummer:

5240

Biegeradius:

48 mm (Faktor 4 x d)

Lebensdauer:

24 Mio Hübe

In diesem Test sollte die Lebenserwartung der CF9.10.12 in einer Linearkette mit einem 55 mm Radius untersucht werden.

Selbst bei einer Unterbiegung von über 20% funktioniert die Leitung nach 24 Mio. Hüben in unserem Test einwandfrei.

Einsatz der CF9 in der Praxis

Kläranlagen mögen vielleicht auf den ersten Blick nicht sehr anspruchsvoll aussehen, hat man doch häufig genug Platz, um bei modernen Anlagen eine Energieführung mit großzügigen Dimensionen zu planen. Doch auch mit ausreichend Platz müssen die in diesen Anlagen verbauten Leitungen widrigen Witterungseinflüssen wie Frost, Regen und der UV-Strahlung der Sonne trotzen. Und idealerweise sollen diese Systeme dann trotz 24/7 Betrieb möglichst wenig gewartet werden. Hier hilft, dass der TPE Außenmantel der CF9 sowohl Temperaturen von bis zu -35°C als auch UV-Strahlen besonders gut aushält. Auch auf langen Wegen von weit über 100m, welche bei derartigen Anlagen erreicht werden können, hält die Leitung dank der zwickelfüllenden Extrusion und der Bündelverseilung die gesamte versprochene Lebensdauer.

Vollständigen Testbericht herunterladen

Steuerleitung CF9.15.18

Versuchsnummer:

4876

Biegeradius:

100 mm (Faktor 6,5 x d)

Lebensdauer:

526.000 Hübe

In diesem Test sollte die Lebenserwartung der CF9.15.18 in einer e-kette mit einem 100 mm Radius bei extremer Kälte untersucht werden.

Der Test in unserem Klimacontainer hat unter extremen Bedingungen ergeben, dass die zu erwartende Lebensdauer der Steuerleitung CF9.15.18 über lange Zeit bei -40 Grad gegeben ist. Also genau das was Kunden erwarten: Zuverlässigkeit auch bei kalten Umgebungen.

Einsatz der CF9 in der Praxis

Ziel des Tests war es, die Lebensdauer der chainflex Leitung bei extrem niedrigen Temperaturen zu testen. Bei Anlagen in Outdoor-Anwendungen sollten kältebeständige Leitungen zum Einsatz kommen. Denn gerade niedrige Temperaturen machen dem Material – genauer gesagt, dem Material des Außenmantels – zu schaffen. Solche Rahmenbedingungen findet man z.B. an Häfen, denn dort sind Leitungen den rauen Umgebungsbedingen dauerhaft ausgesetzt. Seewasser, große Temperaturunterschiede und Niederschläge verlangen von den eingesetzten Leitungen, dass diese witterungs- und UV-beständig sowie robust sein müssen.

Vollständigen Testbericht herunterladen

Steuerleitung CF10.25.12

Versuchsnummer:

4536

Biegeradius:

75 mm (Faktor 4,1 x d)

Lebensdauer:

49 Mio. Hübe

In diesem Test sollte die Lebenserwartung der CF10.25.12 in einer e-kette mit einem 75 mm Radius untersucht werden.

Der Test hat ergeben, dass die Leitung nach 49 Mio. Hüben immer noch funktionstüchtig ist.

Einsatz der CF10 in der Praxis

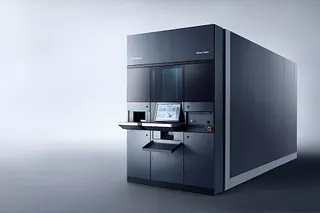

Ein typisches Einsatzgebiet dieser Steuerleitung liegt in automatisierten Lager- und Kommissionierungssystemen. Gerade in Apotheken, die zunehmend auf automatische Warenlager setzen, spielt die zuverlässige Energie- und Signalübertragung eine zentrale Rolle. Sie ermöglicht es, Bestellungen effizient abzuwickeln und benötigte Medikamente schnell verfügbar zu machen.

Die CF10.25.12 bewährt sich hier durch ihren speziell entwickelten TPE-Außenmantel und die optimierte Konstruktion. Der robuste Mantel schützt die Leitung vor mechanischer Belastung. Gleichzeitig verhindert die besondere Verseilung der Adern mögliche Aderbrüche und minimiert den Verschleiß selbst bei hohen Taktzyklen.

Dank dieser Eigenschaften bietet die Steuerleitung eine zuverlässige Lösung für hochbewegliche Anwendungen, wie sie bei den Greifern in automatisierten Systemen erforderlich sind. Die lange Lebensdauer und hohe Belastungsfähigkeit gewährleisten einen reibungslosen Betrieb und minimieren ungeplante Stillstandszeiten.

Vollständigen Testbericht herunterladen

Initiatior-/ Steuerleitung CF77.UL.03.04.INI

Versuchsnummer:

4869

Biegeradius:

36 mm (Faktor 6,4 x d)

Lebensdauer:

22 Mio. Hübe

In diesem Test sollte die Lebenserwartung der CF77.UL.03.04.INI in einer Linearkette mit einem 35 mm Radius untersucht werden.

Der Test zeigt, dass die Leitung auch nach über 22 Mio. Hüben noch tadellos funktioniert, trotz starker Unterbiegung.

Einsatz der CF77.UL.D in der Praxis

6-Achs Roboter sind inzwischen ein Industriestandard. Auch in der Automobilfertigung sind die vielseitigen Automaten schon vollständig integriert. Ob geschweißt, geklebt, gelasert oder einfach nur gegriffen werden muss, überall drehen und bewegen sich die Roboter vollautomatisiert. Da ist es hilfreich, wenn die Leitung für Sensoren, Greifer, Motoren und vieles mehr, genau so flexibel ist! Die CF77.UL.D ist verfügbar sowohl als Initiator-Leitung als auch bis zu Querschnitten von 6 mm² zur Ansteuerung von Motoren. Ideal für Torsions-Anwendungen mit +/- 180° pro Meter Leitungslänge, aber ebenfalls einsetzbar auf langen Linearfahrten, etwa in einer 7. Achse. Durch den Kerbzähen PUR Außenmantel ist die Leitung auch haltbar, wenn es etwas grober zu geht, oder Öl im Spiel ist.

Vollständigen Testbericht herunterladen
