Preisgünstige und individuelle Bauteile dank 3D-gedruckten Spritzgusswerkzeugen

Spritzgusswerkzeuge werden meist aus Stahl gefertigt und amortisieren sich erst bei großen Stückzahlen. igus® bietet eine Alternative aus 3D-gedruckten Spritzgusswerkzeugen, mit der Sie bis zu 80% der Kosten sparen. Lassen Sie sich, auch bei kleinen Stückzahlen, preisgünstig und schnell Ihre individuellen Verschleißteile aus Hochleistungskunststoffen anfertigen. Dabei können Sie zwischen allen 50 bestehenden iglidur® Materialien frei wählen, egal ob Hochtemperatur- oder Hochlastanwendung.

Zum Anfrageformular für Spritzgusswerkzeuge

Individuelles Bauteil mit dem 3D-Druck Service anfertigen lassen

Die Vorteile durch 3D-gedruckte Spritzgusswerkzeuge

Durch die additive Fertigung von Spritzgusswerkzeugen ist igus® in der Lage, schnell und kostengünstig wartungsfreie Kunststoff-Gleitlager und andere Verschleißteile mit Wunschform und -material anzufertigen. Bei einfachen Formen ist das Sonderteil ab 4 Tagen bereit für den Versand. Abhängig vom gewählten iglidur® Material wird das geeignete 3D-Druck Verfahren und Spritzgussform-Material gewählt, sodass das Werkzeug schnell produziert wird und direkt in der Spritzgussmaschine eingesetzt werden kann. Durch ihre besondere Materialbeschaffenheit trotzen die jeweils ausgewählten Werkzeug-Materialien den hohen Temperaturen des Spritzgussprozesses, sodass bis zu 500 Teile aus einem 3D-Druck Werkzeug gefertigt werden können.

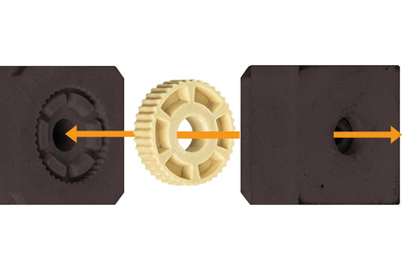

3D-gedrucktes Spritzgusswerkzeug mit Gleitlager

Warum 3D-gedruckte Werkzeuge?

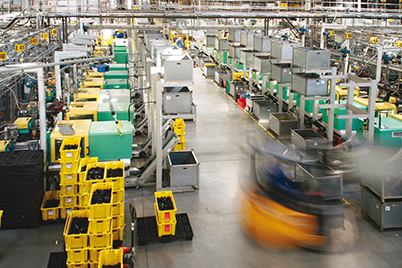

Spritzgussmaschinen in der igus® Fabrik

Mit Hilfe des 3D-Drucks können Spritzgussformen mit bis zu 80% niedrigeren Kosten hergestellt werden. Dadurch sind 3D-gedruckte Werkzeuge auch für Kleinserien und Bemusterungen besonders interessant und können ab einer Stückzahl von 1 in Auftrag gegeben werden. Für die so hergestellten wartungsfreien Kunststoff-Gleitlager steht die komplette iglidur® Palette von 50 Materialien zur Verfügung, aus der das Passende für Ihren Anwendungsfall ausgewählt wird (z.B. iglidur® G – der Allrounder, iglidur® X – für bis zu 250°C dauerhafte Anwendungstemperatur, u.v.m.).

Wann lohnen sich 3D-gedruckte Spritzgussformen besonders gegenüber direktem 3D-Druck?

Wenn Vorserienteile aus dem Originalmaterial günstig und schnell gefertigt werden sollen, sind 3D-gedruckte Spritzgussformen besonders gut geeignet, da dann die Materialeigenschaften von der Vorserie aus dem 3D-Druck-Werkzeug und den späteren Serienteilen aus einem herkömmlichen Serienwerkzeug sehr ähnlich sind. Auch wenn Gleitlagermaterialien spezielle Eigenschaften aufweisen müssen (z.B. Leitfähigkeit, Unterwasser-Einsatz, KTW-Konformität, Hochtemperatur, u.v.m.) und nicht im 3D-Drucker verarbeitet werden können, sind 3D-gedruckte Spritzgussformen die richtige Wahl.

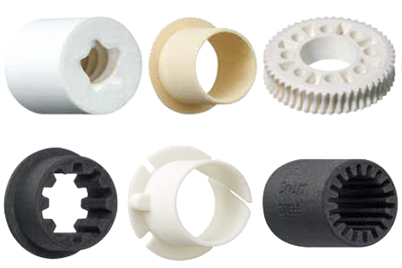

Gleitlager Sonderanfertigungen

Gibt es auch Fälle in denen direkter 3D-Druck besser geeignet ist?

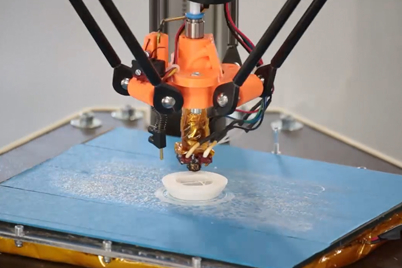

3D-Drucker druckt Sonderform mit igus® Filamenten

Beispielsweise, wenn die Lieferung extrem schnell erfolgen muss – 24 h bis maximal 3 Tage. Außerdem gilt: Umso komplexer das Bauteil, umso eher lohnt es sich die Bauteile direkt im 3D-Druck herzustellen. Durch die werkzeuglose Fertigung verursacht Komplexität keine Mehrkosten. Bei kleinen Teilen unter 5 g, egal ob komplex oder einfach, kann der 3D-Druck das günstigste Verfahren sein - auch bei Stückzahlen bis in den vierstelligen Bereich. Für den 3D-Druck können Sie den igus® 3D-Druckservice nutzen, um online und blitzschnell Ihre individuellen Sonderverschleißteile zu bestellen. iglidur® Hochleistungskunststoffe sind auch als Filamente für den 3D-Druck erhältlich und überzeugen besonders in bewegten Anwendungen durch eine hohe Abriebfestigkeit und sehr gute Reibwerte.
