igubal Gelenkköpfe

Gelenkköpfe aus Hochleistungskunststoffen

igubal-Gelenkköpfe sind korrosionsbeständig und können ohne Probleme auch unter rauen Rahmenbedingungen eingesetzt werden. In feuchter oder nasser Umgebung sind sie gegen schwache Säuren und Laugen beständig. Wie alle igus Produkte sind auch unsere Gelenkköpfe schmierfrei und zudem deutlich günstiger als vergleichbare metallische Lösungen.

Zum Shop

Das finden Sie auf dieser Seite

Getestet im größten Labor der Branche!

Unsere Kunststoff-Gelenkköpfe erfüllen mit ihren tribologischen Eigenschaften höchste Anforderungen an eine lange Lebensdauer ohne zusätzliche Schmierung. Um diese Qualität zu erreichen, führen wir in unserem Gleitlager-Testlabor auf 250 m² jährlich über 135 Billionen Testbewegungen durch. Wir prüfen und entwickeln Werkstoffe für unsere Gelenkköpfe unter realen Bedingungen mit dem Ziel, die beste Lösung aus Kunststoff für Ihre Anwendung zu liefern.

Die Polymer-Gelenkköpfe sind für den Einsatz in Bewegung optimiert und eröffnen mit ihren Eigenschaften neue Spielräume in der Konstruktion. Schwerpunkte der Versuche sind Zug- und Schubkräfte, Reibwerte, Verschleiß sowie Abrieb- und Antriebskräfte unter verschiedenen Geschwindigkeiten und Belastungen der Lager.

Unser Testlabor entdecken!

Die Vorteile im Überblick

Kostengünstig
Bis zu 40% günstiger als metallische Varianten.

Leicht
Bis zu 80% leichter als metallische Bauteile.

Schmutzresistent
Ein großer Hinterschnitt verhindert das Eindringen von Schmutz.

Korrosionsfrei
Kunststoffgelenkköpfe können mit Wasser und Medien in Berührung kommen.

Selbstschmierend
Keine Schmierung notwendig und völlig wartungsfrei über die gesamte Lebenszeit.

Einfache Montage
Sehr leichte Montage und Demontage. Bis zu 6-mal schneller als Versionen aus Metall.

Schmierfreie Kunststoff-Metall-Hybride für höhere Belastungen

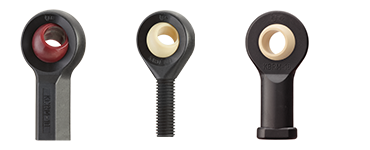

igubal 2.0 Metallgelenkköpfe mit verschiedenen iglidur Gleitlagern in mehreren Farben.

Die Gelenkköpfe mit Gleitring verbinden ein robustes Metallgehäuse mit einem schmier- und wartungsfreien iglidur-Innenring. So lassen sich hohe statische Zug- und Querbelastungen aufnehmen, ohne auf die Schmier- und Wartungsfreiheit verzichten zu müssen.

Das Baukastenprinzip ermöglicht die Auswahl des passenden Gleitrings für die jeweilige Anwendung: iglidur J als Standard für hohe Verschleißfestigkeit, iglidur A181 für Anwendungen mit FDA-Konformität, iglidur G für Wechselbelastungen und iglidur X für Temperaturen von -100 bis +250 °C. Zusätzlich sind auch andere iglidur Werkstoffe auf Anfrage umsetzbar, um speziellen Bedürfnissen gerecht zu werden.

Die Gelenkköpfe 2.0 sind für Wellendurchmesser von 5 bis 25 mm erhältlich. Zur Auswahl stehen verschiedene Gewindeausführungen, darunter Normal-, Fein-, Links- und Rechtsgewinde sowie Innen- und Außengewinde.

Gelenkkopf mit InnengewindeGelenkkopf mit Außengewinde
