Albero di guida drylin® R

Alberi con dimensioni analoghe ai cuscinetti a ricircolo di sfere

I cuscinetti lineari drylin® R si basano su polimeri altamente resistenti all'usura sviluppati appositamente per la tecnologia lineare. Le dimensioni sono intercambiabili con i cuscinetti a sfere standard. La particolare geometria degli alberi di guida e dei cuscinetti garantisce robustezza e precisione - anche in condizioni ambientali estreme.

I componenti delle guide drylin® R

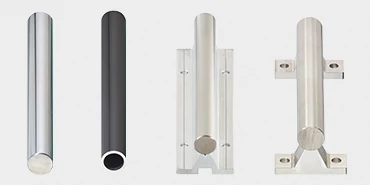

Alberi lineari

In alluminio, acciaio o acciaio inossidabile
Resistenza alla corrosione
Elevata capacità di carico

Maggiori informazioni sugli alberi lineari

Acquista gli alberi qui

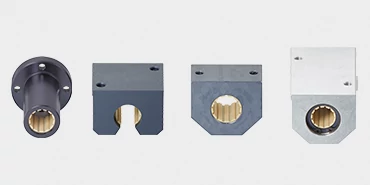

Supporti chiusi

Montaggio semplice
Carico statico elevato
Lamina di scorrimento sostituibile

Maggiori informazioni sui supporti chiusi

Acquista i supporti chiusi qui

Cuscinetti lineari

Chiusi o aperti
Compensano gli errori di allineamento
Aperti per alberi supportati

Maggiori informazioni sui cuscinetti lineari

Acquista i cuscinetti lineari qui

Guida lineare tonda drylin® R

I vantaggi in breve

100% esente da lubrificazione
Dimensioni analoghe ai cuscinetti standard a ricircolo di sfere
Ampia varietà di scelta di forme dei manicotti
Alberi, supporti traverse e accessori disponibili a magazzino
8 diversi materiali per albero
Lamine di scorrimento sostituibili
Manicotto in acciaio inossidabile VA disponibile

Perché scegliere le guide per alberi drylin® R?

Sostituzione uno a uno molto semplice

Grazie alle dimensioni identiche alle guide per alberi con sistemi con cuscinetti a ricircolo di sfere disponibili in commercio

Conformità FDA con acciaio inossidabile

Possono essere impiegate anche nell'industria alimentare e farmaceutica in quanto l'igiene è garantita

Elevata precisione

Grazie al gioco del cuscinetto regolabile sugli elementi di scorrimento

Resistenti e flessibili

Grazie all'assorbimento di forze da tutte le direzioni

Funzionamento silenzioso

Vibrazioni ridotte e movimento silenzioso

Resistenti allo sporco

Grazie agli elementi esenti da lubrificazione che respingono lo sporco dalla superficie di scorrimento dell'albero

Esempi applicativi

drylin® R per i veicoli commerciali

drylin® R trasferisce il movimento di sterzata dalle ruote anteriori a quelle posteriori.

Vai all'articolo

drylin® in laboratorio

I materiali della gamma di prodotti drylin® R utilizzati qui resistono facilmente a condizioni estreme.

Vai all'articolo

drylin® R su alberi in legno

Una scrivania in legno regolabile in altezza e inclinazione.

Cuscinetti lineari per la pulizia di binari e gallerie

In questo veicolo, per la pulizia delle gallerie, erano necessari manicotti esenti da lubrificazione con elevata rigidità.

Vai agli articoli

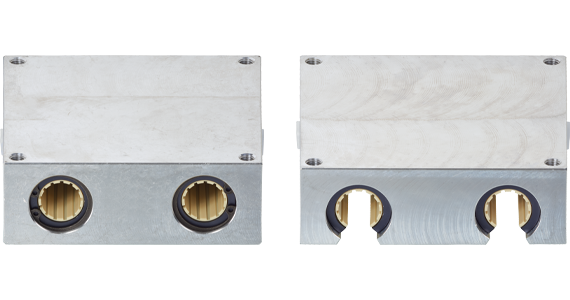

Cursore quadro drylin® R – con struttura aperta o chiusa

La slitta quadrata drylin® R è disponibile in versione chiusa o aperta.Nella versione aperta può essere usata per alberi lineari con supporto.

Supporto in alluminio
Struttura leggera
Diverse dimensioni di installazione
Montaggio facile e veloce

Acquista qui

Slitta quadrata drylin® R per applicazioni lineari

Design della guida per alberi drylin® R

Cuscinetto flottante per alberi di guida

I cuscinetti flottanti drylin® R offrono molti vantaggi in applicazioni con alberi paralleli. Con la loro geometria possono compensare errori di allineamento e parallelismo e andrebbero utilizzati sull'albero più lontano dal meccanismo di azionamento.

Per il suggerimento progettuale

Sostenibilità

La tecnologia lineare drylin® non richiede l'utilizzo nemmeno di una goccia di lubrificante. Inoltre, i nostri materiali tribologicamente ottimizzati sono meno sensibili alle microabrasioni rispetto alle più comuni plastiche disponibili in commercio. Anche l'aumento della durata d'esercizio ha un effetto positivo sull'ambiente.

Maggiori informazioni

Soluzioni a confronto: cuscinetti a strisciamento vs. cuscinetti volventi

Caratteristiche	Caratteristiche dei cuscinetti standard igus®	Caratteristiche dei pattini a sfere	Dati tecnici dei cuscinetti standard igus®	Dati tecnici dei pattini a sfere	Particolarmente importante per i settori:
Precisione	+	+++	0,02 - 0,15 mm	0,001 - 0,01 mm	Macchine utensili, lavorazioni CNC, produzione elettronica
Completamente esenti da lubrificazione	+++	+			Medicina, confezionamento, alimenti, camere bianche, beni di consumo
Esenti da manutenzione	+++	+			Per molti settori industriali diversi
Più leggeri	+++	+	Alluminio circa 2,7 g/cm³ Polimero circa 1,5 g/cm³	Acciaio circa 7,8 g/cm³	Movimentazione, automazione, laboratorio, tempo libero
Reattività molto dinamica in caso di piccoli carichi	+++	+			Confezionamento, movimentazione, automazione
Reattività molto dinamica in caso di carichi pesanti	+	+++			Confezionamento, movimentazione, automazione
Variazione della corsa	+++	++			Tecnologia per videocamere, tessile
Coefficiente di attrito	+	+++	0,15 - 0,3 µ	0,001 - 0,05 µ	Regolazione manuale, oscillante
Sensibilità allo sporco	+++	+			Imballaggio, pietre, tessile, carta, attrezzature per pittura
Riduzione della rumorosità ¹	+++	++	45 dB	60 dB	Medicina, laboratorio, arredamento
Vantaggio di costi	+++	++			Per molti settori industriali diversi
Protezione dalla corrosione	++	+			Sistemi di riempimento, chimica, alimenti
Magnetismo	+	+++	Plastica, alluminio	Acciaio	Medicina, strumenti di collaudo
Resistenza agli agenti chimici	+++	+	1.4751 + iglidur® X	1.4112	Medicina, alimenti, elettrodeposizione, sistemi di riempimento
Compatibilità dei moduli	+++	+			Costruzione di utensili, automazione della linea di montaggio
Funzionamento silenzioso e senza vibrazioni	+++	++			Tecnologia per videocamere, ispezione, medicina, stampa 3D
Adatti alle corse corte	+++	+			Tessile, movimentazione
Montaggio facile e sostituzione veloce	+++	+			Costruzione di utensili, automazione della linea di montaggio
Rigidità	+	+++			Macchine utensili, lavorazioni CNC, produzione elettronica
Corse lunghe oltre 10 m	++	+			Videocamere, movimentazione dei materiali, logistica
Resistenti alle temperature	+++	+	fino a +250 °C		Agenti chimici
Funzionamento uniforme	+	+++			Regolazione manuale
Accelerazione massima ²	+++	++	50 m/s²	15 m/s²	Automazione, movimentazione
Velocità massima ²	+++	+	30 m/s	5 - 10 m/s	Automazione, movimentazione

1) Misurata presso il laboratorio igus®, corsa 400 mm, regolazione manuale
2) Se soggetto a piccoli carichi, in base alle dimensioni di installazione da 0,1 a 5 kg
Caratteristiche: +++ forte ++ medio + debole

Informazioni generali su drylin®

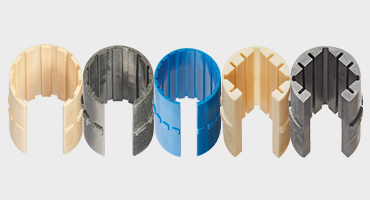

Lamine di scorrimento per numerose applicazioni

Le lamine di scorrimento in plastica sono economiche, esenti da manutenzione e lubrificazione e possono essere impiegate in un'ampia gamma di applicazioni. I vari materiali offrono specifiche versatili per resistere a diverse condizioni e influenze ambientali.

Maggiori informazioni

Sostituire le lamine di scorrimento è ancora più facile

L'innovativo supporto WJ200UMA-01-AL della gamma drylin® W consente di sostituire le lamine di scorrimento senza che sia necessario smontarle. L'attrezzo fornito in dotazione permette di sostituire la lamina di scorrimento in pochi secondi. In questo modo si risparmia tempo e si riducono i costi!

Acquista qui

Testati e collaudati.

I nostri prodotti drylin® vengono testati in un laboratorio di prova in condizioni diverse per garantirne il funzionamento affidabile anche in ambienti difficili. Qui vi mostriamo cosa viene testato e come, nonché cosa succede ai dati dei nostri test. Potete anche far testare da igus® la vostra applicazione.

Vai al laboratorio di prova drylin®
