iglidur® I3-PL für den 3D-Druck per SLS

Das eigens für das Lasersintern entwickelte Material iglidur® I3-PL zeigte bei den tribologischen Versuchen im igus®-Testlabor eine um mindestens 3-mal verbesserte Abriebfestigkeit gegenüber herkömmlichen Materialien für das Lasersintern. Hierdurch werden die Freiheitsgrade beim Konstruieren von verschleißbeanspruchten Gleitbauteilen weiter erhöht.

Für BETA-Tester

Verschleißfest und niedrige Reibwerte

Gute mechanische Kennwerte

Detailgenau mit exakten Oberflächen

Ähnlich zu handelsüblichen SLS-Materialien verarbeitbar

Typische Anwendungsbereiche: Prototypenbau, Kleinserien, Sondermaschinenbau, ...

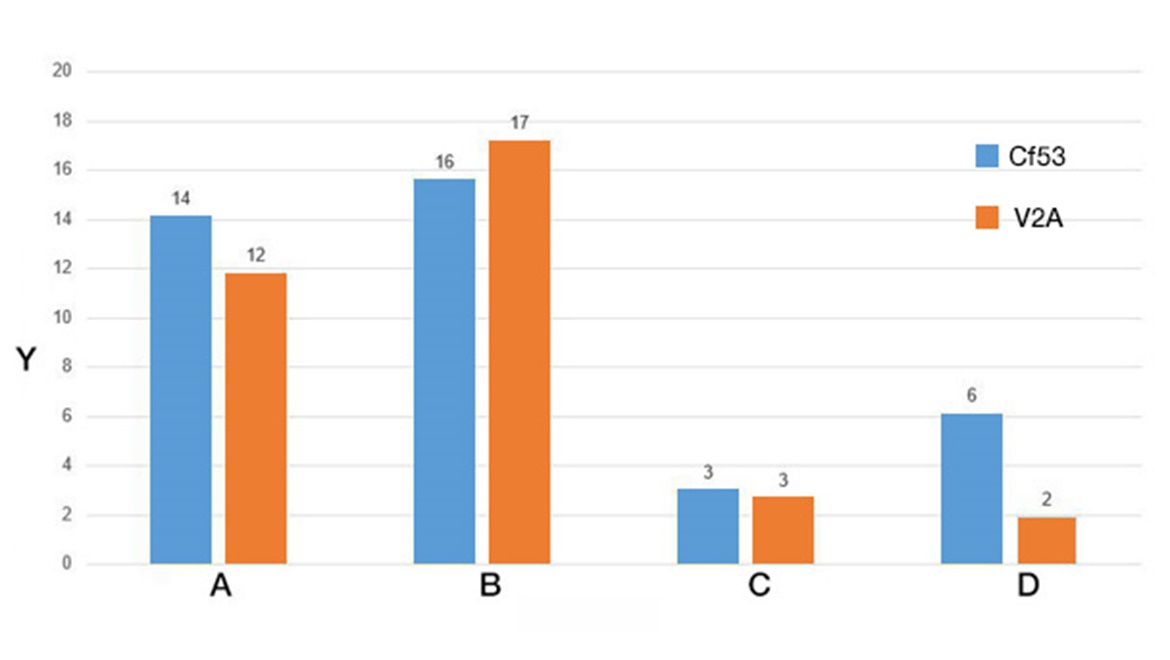

Verschleißtest rotierend: v = 0,3 m/s; p = 1 MPa; Welle: V2A und Cf53

Y = Verschleißrate [μm/km]

A = PA12 (SLS) B = PA12 + Glaskugeln (SLS) C = iglidur® I3-PL (SLS) D = iglidur® I180-PF (FDM)

Testergebnis:

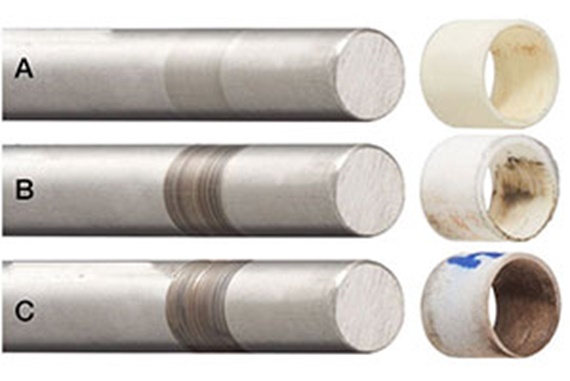

In diesem rotierendem Verschleißtest ist die Abriebfestigkeit von iglidur® I3 ca. um Faktor 4 höher wie die herkömmlichen SLS Materialien. Weiterhin ist an den hier dargestellten Wellen und Gleitlagern aus dem Test ersichtlich, dass iglidur® I3 wesentlich schonender zum Gegenlaufpartner ist und so auch dessen Lebensdauer erhöht wird.

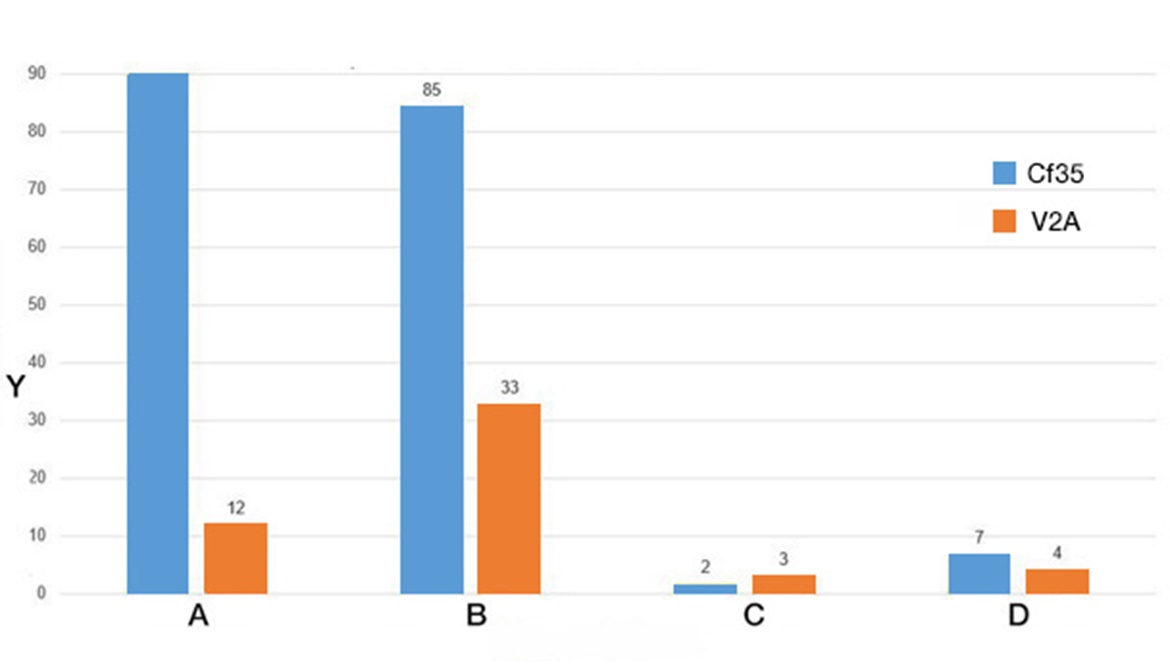

Verschleißtest linear: p = 1MPa; v = 0,1 m/s; I = 5 mm

Y = Verschleißrate [μm/km]

A = PA12 (SLS) B = PA12 + Glaskugeln (SLS) C = iglidur® I3-PL (SLS) D = iglidur® I180-PF (FDM)

Testergebnis:

Anhand der hier dargestellten Ergebnissen aus dem linearen Kurzhubversuch ist die um mindestens Faktor 3 verbesserte Verschleißfestigkeit von iglidur® I3 gegenüber Standard-SLS-Materialien gezeigt.

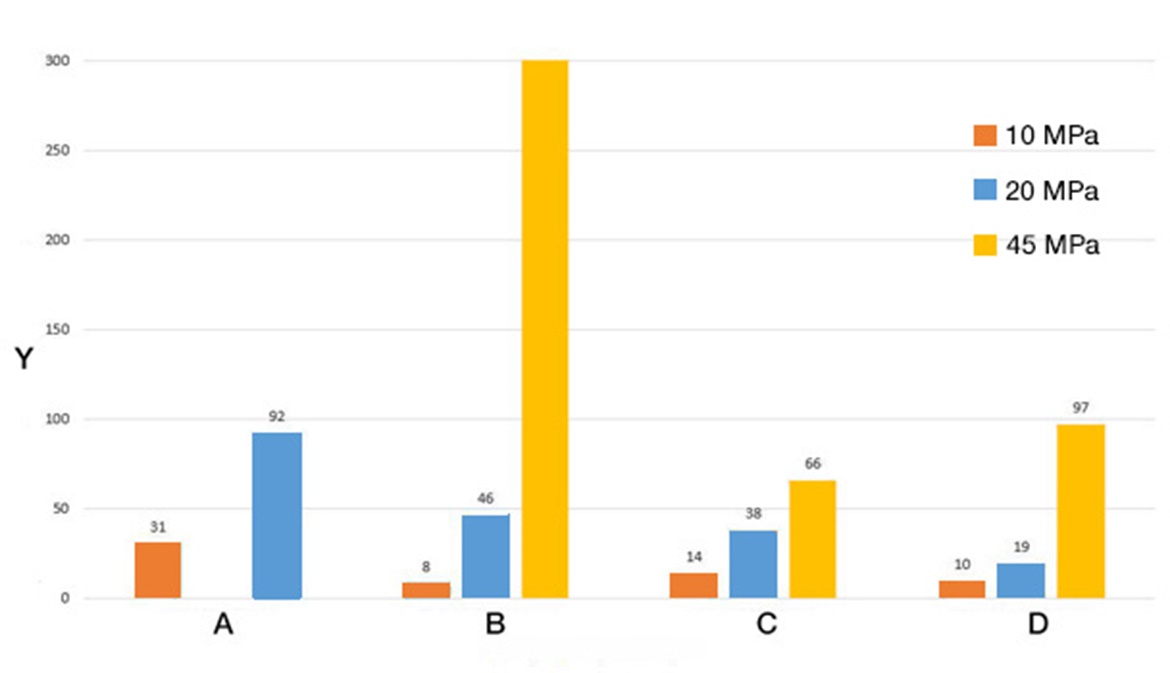

Verschleißtest schwenkend CF53: v = 0,01 m/s; ß = 60°

Y = Verschleißrate [μm/km]

A = iglidur® I3-PL (SLS) B = iglidur® I180-PF (FDM) C = iglidur® G gespritzt D = iglidur® W300 gespritzt

Testergebnis:

Bei den hier gezeigten Schwerlastversuchen konnte bei einer Last von bis 45 MPa (bzw. 1600 kg) am gedruckten iglidur® I3 Gleitlager ähnliche Verschleißraten wie bei iglidur® Spritzgußgleitlagern erreicht werden.

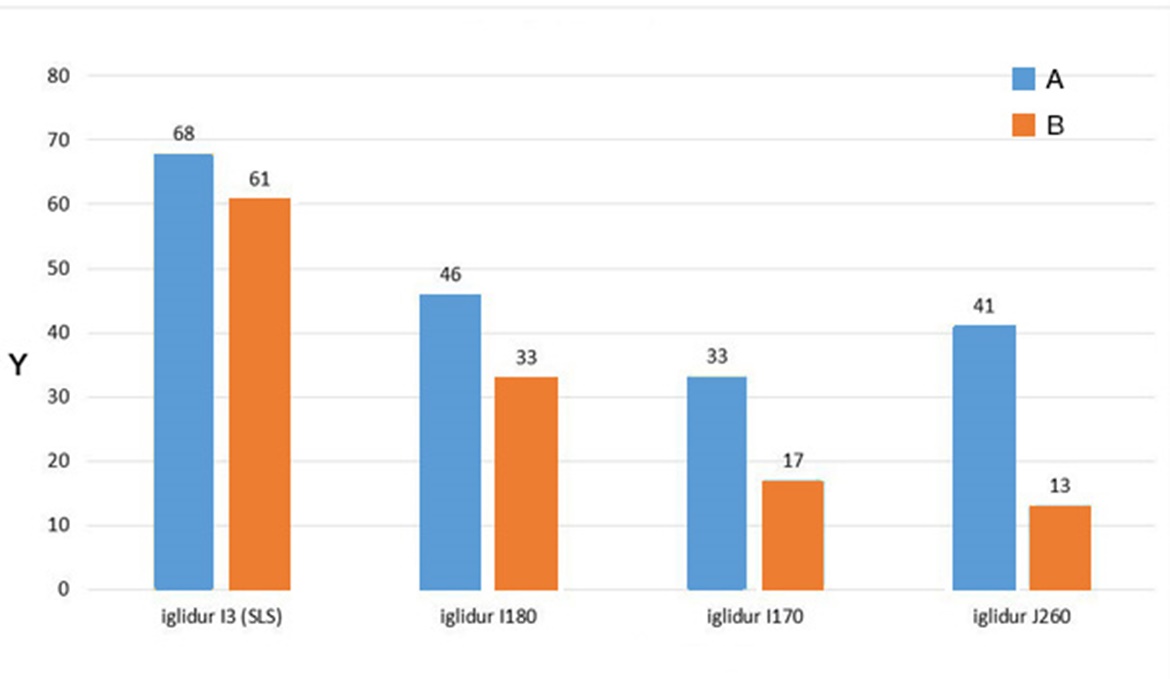

Biegefestigkeit in Abhängigkeit der Aufbaurichtung

Y = Biegefestigkeit [MPa]

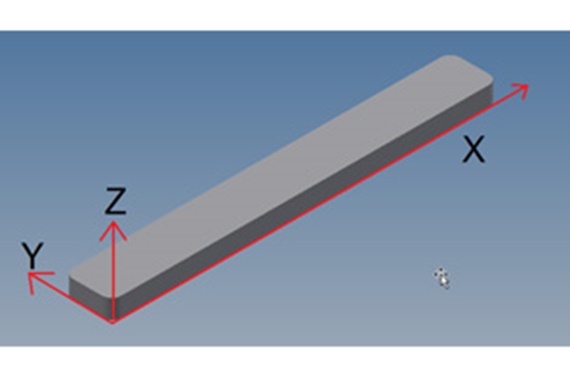

A = Baurichtung flach (Z-Achse) oder seitlich (Y-Achse) B = Baurichtung aufrecht (X-Achse)

Testergebnis:

Die Biegeversuche zeigen die höhere Festigkeit von iglidur® I3 und insbesondere auch die wesentlich gleichmäßigeren Festigkeiten unabhängig von der Baurichtung.

Werkstofftabelle

Allgemeine Eigenschaften
Dichte	1,05 g/cm³
Farbe	gelb
Max. Feuchtigkeitsaufnahme bei +23 °C/50 % r. F.	0,5 Gew.-%
Maximale Wasseraufnahme	1,9 Gew.-%
Mechanische Eigenschaften
Biegefestigkeit	68 MPa
Max. empfohlene Flächenpressung	46 MPa
Thermische Eigenschaften
Obere langzeitige Anwendungstemperatur	+80 °C
Obere kurzzeitige Anwendungstemperatur	+120 °C
Untere Anwendungstemperatur	-40 °C

Bestellnummer
I3-PL-10000	1'589.19 CHF

Mehr zum gewünschten Artikel:

3D-CAD

Musterbestellung

PDF

Preisanfrage

myCatalog

Lieferbar

auf Anfrage

Haben Sie Ideen oder konkrete Aufgabenstellungen für den SLS-Druck von verschleißbeanspruchten Bauteilen? Dann setzen Sie sich bitte mit uns in Verbindung.

Mehr motion plastics® für den 3D-Druck

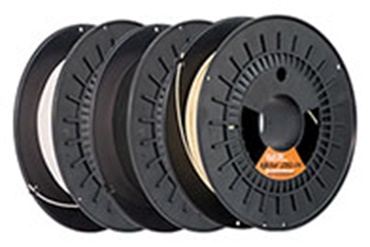

3D-Druck-Tribo-Filamente

Für die Bewegung gemacht

Unsere tribologisch optimierten Filamente sind bis zu 50-mal abriebfester als gängige 3D-Druckmaterialien. Dadurch ergeben sich höhere Wirkungsgrade. So stellen Sie Prototypen und Kleinserien schnell und wirtschaftlich her. Außerdem ersetzen gedruckte Komponenten im Nu Verschleißteile und reduzieren Stillstandzeiten.

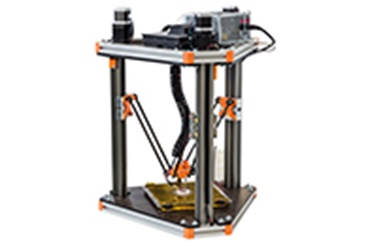

3D-Druckservice

Ihr Bauteil ab 24 Stunden

Wir drucken Ihr individuelles Bauteil aus schmier- und abriebfesten iglidur®-Kunststoffen; Sie können es schnell einbauen und anwenden. Ganz einfach: Ob Prototyp, ob komplexes Sonderteil. Teilen Sie uns Ihre Wünsche mit, laden Sie Ihre 3D-Daten hoch oder wählen Sie aus unserer CAD-Datei. Und wir liefern Ihr Produkt – je nach Komplexität – ab 24 Stunden.

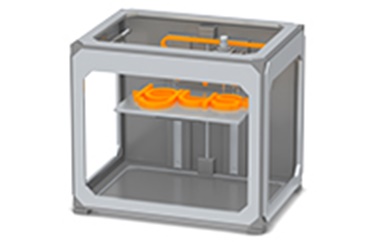

3D-Druckerbau
