Chaîne de renfort e-skin® flat SKF.S

La chaîne de renfort plat e-skin SKF. S est un complément à la surface e-skin flat. La chaîne de renfort peut être facilement ajoutée, ce qui permet un déplacement autonome. La chaîne de renfort peut être combinée avec les SKF12C et SKF15C.

Référence	Largeur extérieure Ba	Hauteur extérieure Ha	Rayon de courbure R
SKF.S.08	8 mm	8 mm	40 / 70 / 100 mm
SKF.S.10	10 mm	10 mm	125 mm

Configurateur e-skin flat

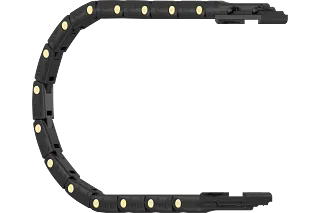

Chaîne de renfort SKF. S.10.055.01.0

Plus de stabilité, plus facile à installer

La nouvelle chaîne de renfort d’un rayon de 55 mm élargit non seulement le portefeuille de rayon, mais permet aussi de répondre à des exigences d’application croissantes ainsi qu'un assemblage plus facile grâce à l’utilisation de boulons, notamment une extension et un raccourcissement plus simples de la chaîne de renfort. La chaîne de renfort est guidée dans l'e-skin flat POD SKF12C et peut être intégrée à la structure existante des éléments de connexion.

Référence	Hauteur intérieure [mm]	Hauteur externe [mm]	Rayon de courbure [mm]	Pas [mm]	Étrier d'écartement élément de fixation
SKF. S.10.055.01.0	10	10	55	30	SKFC.SP20

Chaîne de renfort SKF. S.10.125.01.0

La chaîne de renfort permet des distances de course plus longues allant jusqu’à 5 mètres grâce au système e-skin flat optimisé pour les salles blanches. La nouvelle chaîne de renfort plus grande est guidée dans l'e-skin flat POD SKF15C et peut être intégrée à la structure existante des éléments de connexion.

Référence	Hauteur intérieure [mm]	Hauteur externe [mm]	Rayon de courbure [mm]	Pas [mm]	Étrier d'écartement élément de fixation
SKF.S.10.125.01.0	10	10	125	30	SKFC.SP20

Améliorer la technicité

Compatibilité salles blanches en vertu de IPA classe 1, aussi pour une e-skin flat à trois couches
2 variantes au choix : version fermée et version ouvrable avec un système de fermeture spécial
Combinaison possible à SKF12C et SKF15
Éléments de fixation empilables et de largeur variable
Structure modulaire et compacte
Rayon de courbure défini pour applications avec e-skin flat
Solution pour les applications en salles blanches dans des espaces compacts
e-skin flat comme chaîne de renfort dans une chaîne porte-câbles encapsulée pour éviter l'usure

Baisser les coûts

Surveillance de l'affaissement par mesure ultrasonique avec recommandation de remplacement, en option avec module additionnel i.Cee EC.
Remplacement rapide des câbles sans avoir à changer tout le guidage
Raccourcissement et élargissement selon les besoins
Pas de minimum de commande
Système modulaire standard flexible, pas de fabrication spéciale
Câbles chainflex IPA ISO classe 1 garantis 36 mois

Preuves

Compatibilité salle blanche IPA classe 1 pour l'e-skin flat à trois couches : matériau/éléments toronnés* contrôlés par IPA en vertu de ISO 14644-14, compte rendu IG 2107-1242

*Le certificat liste les câbles suivants : CFCLEAN3.01.05.02 et CAPU.A.06.0. D'autres tests ne sont pas prévus à l'heure actuelle.

Durabilité

Faites recycler votre chaîne porte-câbles à la fin de son cycle de vie dans le cadre du programme de recyclage chainge igus.

Accessoires

Chaîne de renfort avec étrier d'écartement

Etrier d'écartement

Étrier d'écartement pour l'élément de fixation. Il permet de diminuer la hauteur de l'élément de fixation, l'ensemble étant encore plus compact. Disponible en 3 tailles : SP12, SP16 et SP20.

Chaîne de renfort avec capteur à ultrasons

i.Cee EC.S : le nouveau capteur à ultrasons placé sur la chaîne de renfort de l'e-skin flat permet d'avoir des messages d'entretien basés sur l'état en salle blanche.

L'e-skin flat SKF.S est doté d’une longueur autoportante et d’un rayon de courbure défini.

Chaîne de renfort SKF. S pour le pod simple fermé SKF12C.

Eléments de fixation e-skin de largeur variable disponibles sur demande Empilage possible.

e-skin flat comme chaîne de renfort dans une chaîne porte-câbles encapsulée pour éviter l'abrasion.

e-skin flat single pods

Système de gestion de câbles facilement remplissable. Conception particulièrement compacte. Conception modulaire grâce à des profils pouvant être connectés entre eux.

Autres séries e-skin

Guidage sûr et sans usure des câbles dans les salles blanches avec la gamme e-skin.

Vers l'aperçu e-skin

Chaînes porte-câbles pour salles blanches

Découvrez ici d'autres chaînes porte-câbles convenant aux applications en salle blanche jusqu'à ISO classe 1.

Chaînes porte-câbles pour salles blanches

Exemple d'application avec e-skin flat

Table linéaire sur coussin d'air

l'e-skin flat SKF12.4.03.1.01 est utilisée dans une table linéaire sur coussin d’air. La chaîne e-skin flat est disponible à partir de l'unité, elle ne présente presque aucune usure visible et peut être utilisée dans des espaces de montage extrêmement petits.
