iglidur® H1 - Werkstoffdaten

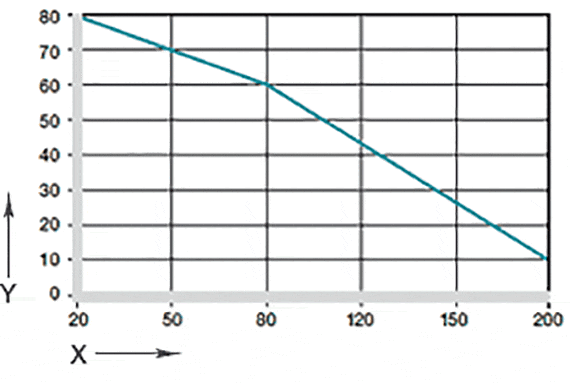

Abb. 02: Maximal empfohlene Flächenpressung in Abhängigkeit von der Temperatur (80 MPa bei +20 °C)

X = Temperatur [°C]
Y = Belastung [MPa]

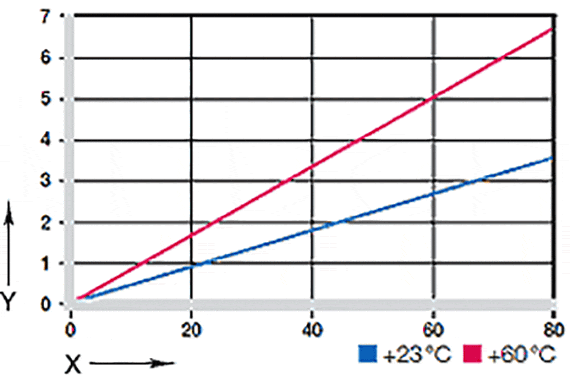

Abb. 03: Verformung unter Belastung und Temperaturen

X = Belastung [MPa]
Y = Verformung [%]

Mechanische Eigenschaften

Die maximal empfohlene Flächenpressung stellt einen mechanischen Werkstoffkennwert dar. Rückschlüsse auf die Tribologie können daraus nicht gezogen werden. Mit steigenden Temperaturen nimmt die Druckfestigkeit von iglidur® H1-Gleitlagern ab. Abb. 02 verdeutlicht diesen Zusammenhang.

Abb. 03 zeigt die elastische Verformung von iglidur® H1 bei radialen Belastungen. Unter den iglidur® H-Werkstoffen ist iglidur® H1 der Werkstoff mit der größten Elastizität. Dies ist bei Anwendungen mit hohen Flächenpressungen oder Kantenlasten zu berücksichtigen.

m/s	rotierend	oszillierend	linear
dauerhaft	2	1,0	5
kurzzeitig	2,5	1,5	7

Tabelle 02: Maximale Gleitgeschwindigkeit

Zulässige Gleitgeschwindigkeiten

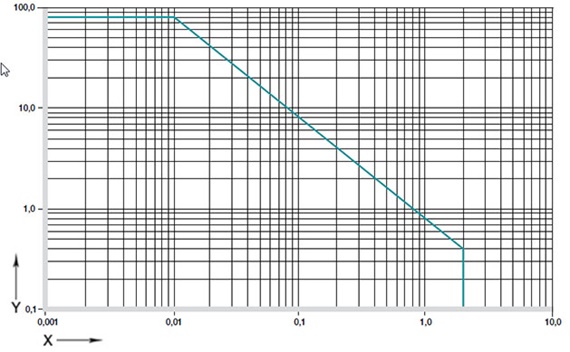

Aufgrund der hervorragenden Reibwerte sind mit iglidur® H1- Gleitlagern im Trockenlauf rotierend Gleitgeschwindigkeiten bis 2 m/s möglich. Linear sind bis zu 5 m/s realisierbar. Die in Tabelle 02 angegebenen Geschwindigkeiten sind Grenzwerte für geringste Lagerlasten. Bei höheren Belastungen sinkt aufgrund der Begrenzungen durch den pv- Wert die zulässige Geschwindigkeit mit der Höhe der Last.

iglidur® H1	Anwendungstemperatur
untere	- 40 °C
obere, langzeitig	+ 200 °C
obere, kurzzeitig	+ 240 °C
zus. axial zu sichern ab	+ 80 °C

Tabelle 03: Temperaturgrenzen für iglidur® H1

Temperaturen

iglidur® H1 ist ein sehr temperaturbeständiger Werkstoff. Die im Lagersystem herrschenden Temperaturen haben auch Einfluss auf den Lagerverschleiß. Mit steigenden Temperaturen nimmt der Verschleiß zu. Speziell bei iglidur® H1 fällt dieser Anstieg jedoch sehr gering aus. Eine zusätzliche Sicherung wird bei Temperaturen höher als +80 °C erforderlich.

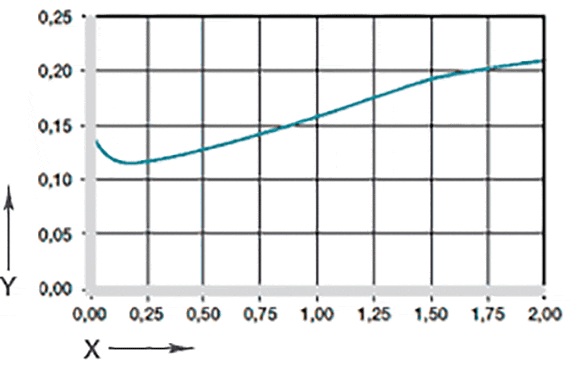

Abb. 04: Reibwerte in Abhängigkeit von der Gleitgeschwindigkeit, p = 0,75 MPa

X = Gleitgeschwindigkeit [m/s]
Y = Reibwert μ

Abb. 05: Reibwerte in Abhängigkeit von der Belastung, v = 0,01 m/s

X = Belastung [MPa]
Y = Reibwert μ

Reibung und Verschleiß

Der Reibwert ändert sich ebenso wie die Verschleißfestigkeit mit zunehmender Belastung und Gleitgeschwindigkeit (Abb. 04 und 05).

iglidur® H1	trocken	Fett	Öl	Wasser
Reibwerte µ	0,06 - 0,2	0,09	0,04	0,04

Tabelle 04: Reibwerte für iglidur® H1 gegen Stahl
(Ra = 1 µm, 50 HRC)

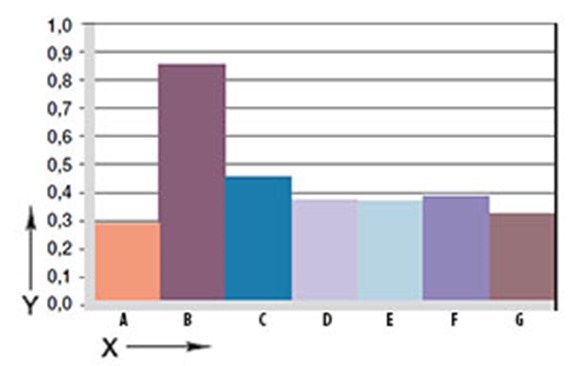

Abb. 06: Verschleiß, rotierende Anwendung mit unterschiedlichen Wellenwerkstoffen, p = 1 MPa, v = 0,3 m/s

X = Wellenwerkstoff
Y = Verschleiß [μm/km]

A = Alu, hartanodisiert
B = Automatenstahl
C = Cf53
D = Cf53, hartverchromt
E = St37
F = V2A
G = X90

Wellenwerkstoffe

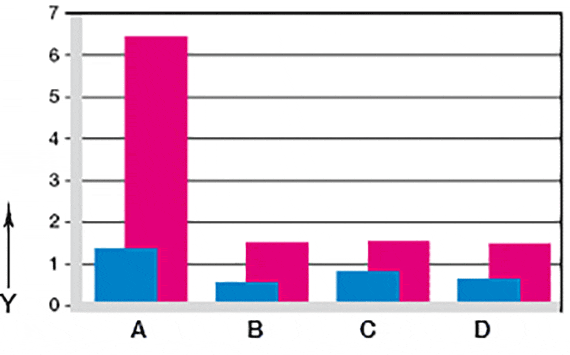

Abb. 06 und 07 zeigen einen Auszug der Ergebnisse von Tests mit unterschiedlichen Wellenwerkstoffen, die mit Gleitlagern aus iglidur® H1 im igus®-Labor durchgeführt worden sind.

Gleitlager aus iglidur® H1 zeigen sowohl im Rotations- als auch im Schwenkbetrieb hervorragendes Verschleißverhalten in Kombination mit unterschiedlichsten Wellenmaterialien. Speziell auf V2A-Wellen erzielt iglidur® H1 sowohl in Rotation als auch im Schwenkbetrieb sehr niedrige Verschleißraten. Auch auf hart-coatierten Aluminiumwellen besitzen iglidur® H1 Gleitlager in rotierenden Anwendungen bei niedrigen bis mittleren Lasten hohe Lebensdauern.

Medium	Beständigkeit
Alkohole	+
Kohlenwasserstoffe	+
Fette, Öle, nicht additiviert	+
Kraftstoffe	+
verdünnte Säuren	+ bis 0
starke Säuren	+ bis -
verdünnte Basen	+
starke Basen	+ bis -

+ beständig      0 bedingt beständig      - nicht beständig
Alle Angaben bei Raumtemperatur [20 °C]
Tabelle 05: Chemikalienbeständigkeit von iglidur® H1

Elektrische Eigenschaften

spezifischer Durchgangswiderstand	> 1012 Ωcm
Oberflächenwiderstand	> 1011 Ω

iglidur® H1-Gleitlager sind elektrisch isolierend.

Chemikalienbeständigkeit

iglidur® H1-Gleitlager haben eine gute Beständigkeit gegen Chemikalien. Daher können sogar Chemikalien als Schmierstoff wirken. Nicht beständig sind iglidur® H1 Gleitlager gegen heiße, oxydierende Säuren und einige andere besonders agressive Chemikalien.

Radioaktive Strahlen

Beständig bis zu einer Strahlungsintensität von 2 x 10² Gy.

UV-Beständigkeit

iglidur® H1-Gleitlager sind gegen UV-Strahlen nur bedingt beständig. Unter Einfluss der Witterung wird die Oberfläche von iglidur® H1 rauer, der Verschleiß nimmt zu. Daher ist der Einsatz von iglidur® H1-Gleitlagern, die unmittelbar der Witterung ausgesetzt sind, im Einzelfall zu prüfen.

Vakuum

Bei einem Einsatz im Vakuum ist zu berücksichtigen, dass die – wenn auch nur geringen – Wasserbestandteile ausgasen. Der Einsatz im Vakuum ist grundsätzlich möglich.

Maximale Feuchtigkeitsaufnahme
bei +23 °C/50 % r. F.	0,1 Gew.-%
max. Wasseraufnahme	0,3 Gew.-%

Tabelle 06: Feuchtigkeitsaufnahme von Iglidur® H1

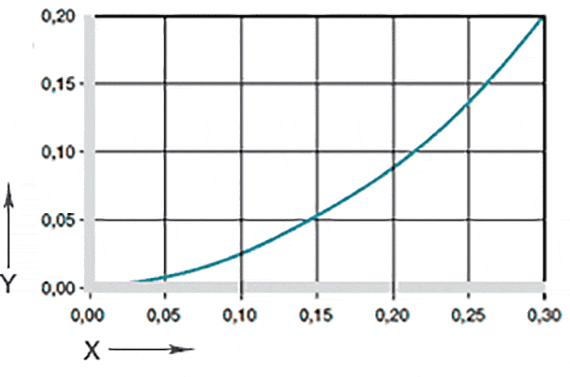

Abb. 10: Einfluss der Feuchtigkeitsaufnahme

X = Feuchtigkeitsaufnahme [Gew.-%]
Y = Reduzierung Innen-ø [%]

Feuchtigkeitsaufnahme

Die Feuchtigkeitsaufnahme von iglidur® H1- Gleitlagern beträgt im Normalklima ca. 0,1 Gew.-%. Die Sättigungsgrenze im Wasser liegt bei 0,3 Gew.-%. Daher ist iglidur® H1 sehr gut geeignet für den Einsatz in nasser Umgebung.

Durchmesser d1 [mm]	Welle h9 [mm]	iglidur® H1 F10 [mm]	Gehäuse H7 [mm]
bis 3	0 - 0,025	+0,006 +0,046	0 +0,010
> 3 bis 6	0 - 0,030	+0,010 +0,058	0 +0,012
> 6 bis 10	0 - 0,036	+0,013 +0,071	0 +0,015
> 10 bis 18	0 - 0,043	+0,016 +0,086	0 +0,018
> 18 bis 30	0 - 0,052	+0,020 +0,104	0 +0,021
> 30 bis 50	0 - 0,062	+0,025 +0,125	0 +0,025
> 50 bis 80	0 - 0,074	+0,030 +0,150	0 +0,030

Tabelle 07: Wichtige Toleranzen nach ISO 3547-1 nach dem Einpressen

Einbautoleranzen

iglidur® H1-Gleitlager sind Einpressbuchsen für Wellen mit h-Toleranz (empfohlen mindestens h9).

Die Lager sind ausgelegt für das Einpressen in eine H7-tolerierte Aufnahme. Nach dem Einbau in eine Aufnahme mit Nennmaß stellt sich der Innendurchmesser der Lager mit F10-Toleranz selbständig ein. Bei bestimmten Abmessungen weicht die Toleranz in Abhängigkeit von der Wandstärke hier von ab (siehe Lieferprogramm).
