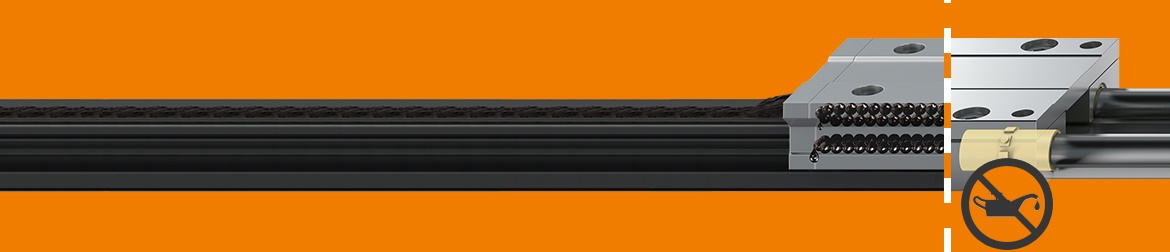

La plastica al posto del metallo: sostituisci le guide con cuscinetti a ricircolo di sfere e sfrutta immediatamente i vantaggi del funzionamento a secco offerto dalla tecnologia lineare esente da lubrificazione di drylin®.

I cuscinetti lineari drylin® consentono un funzionamento esente da manutenzione e lubrificazione di parti di macchine e apparecchiature la cui funzione è determinata da movimenti relativi in linea retta tra i componenti. Le speciali plastiche ad alte prestazioni dry-tech® delle boccole assicurano che gli elementi della macchina possano muoversi lungo un albero o un profilo di guida silenziosamente e con attrito ridotto. Rispetto alle soluzioni lineari con elementi rotanti, i costi di acquisto sono minori fino al 40%, senza costi operativi aggiuntivi.

Nei cuscinetti a sfere lineari, una o più serie di sfere sostengono l'albero. Per funzionare correttamente necessitano di un sistema a ricircolo di sfere, che guida le sfere in direzione opposta rispetto alla direzione di movimento dell'albero. Il sistema a ricircolo di sfere e l'alto livello di sollecitazione sulle sfere a causa del carico elevato pesante su un punto ristretto di ciascuna sfera comportano potenziali punti deboli e rumore. I sistemi a ricircolo di sfere possono essere sostituiti con i cuscinetti lineari igus® della serie drylin® in quasi tutti i campi di applicazione. Grazie alla loro semplice struttura, i cuscinetti lineari drylin® sono poco suscettibili ai guasti. Funzionamento esente da lubrificazione significa che le parti della macchina resistono a sporco, polvere e umidità. Un altro vantaggio è il funzionamento molto silenzioso dei cuscinetti lineari drylin®.




I vantaggi in dettaglio

Verifichiamo i fatti: cuscinetti standard vs. cuscinetti rotanti

Caratteristiche	Caratteristiche dei cuscinetti standard igus®	Caratteristiche dei cuscinetti rotanti	Dati tecnici dei cuscinetti standard igus®	Dati tecnici dei cuscinetti rotanti	Particolarmente importante per i settori:
Precisione	+	+++	0,02 - 0,15 mm	0,001 - 0,01 mm	Macchine utensili, lavorazioni CNC, produzione elettronica

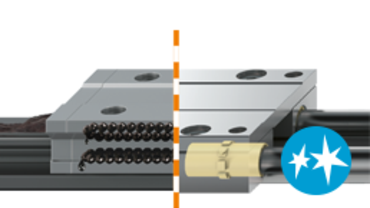

Completamente esenti da lubrificazione	+++	+			Medicina, confezionamento, alimenti, camere bianche, beni di consumo
Esenti da manutenzione	+++	+			Per molti settori industriali diversi

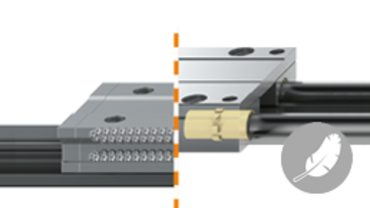

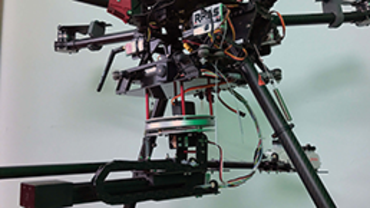

Più leggeri	+++	+	Alluminio circa 2,7 g/cm³ Polimero circa 1,5 g/cm³	Acciaio circa 7,8 g/cm³	Movimentazione, automazione, laboratorio, tempo libero
Reattività molto dinamica in caso di piccoli carichi	+++	+			Confezionamento, movimentazione, automazione
Reattività molto dinamica in caso di carichi pesanti	+	+++			Confezionamento, movimentazione, automazione
Variazione della corsa	+++	++			Tecnologia per videocamere, tessile
Coefficiente d'attrito	+	+++	0,15 - 0,3 µ	0,001 - 0,05 µ	Regolazione manuale, oscillante

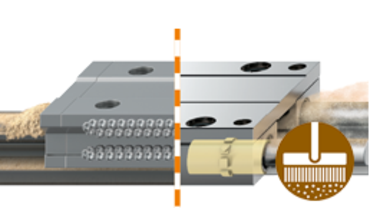

Sensibilità allo sporco	+++	+			Imballaggio, pietre, tessile, carta, attrezzature per pittura

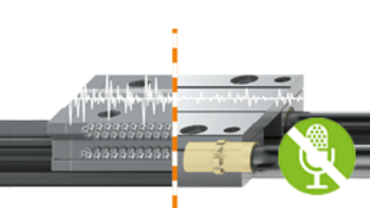

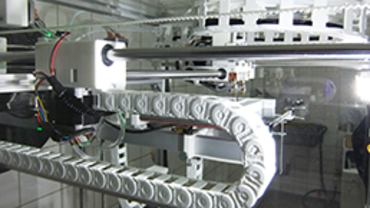

Riduzione della rumorosità ¹	+++	++	45-60 dB	60-70 dB	Medicina, laboratorio, arredamento
Vantaggio di costi	+++	++			Per molti settori industriali diversi

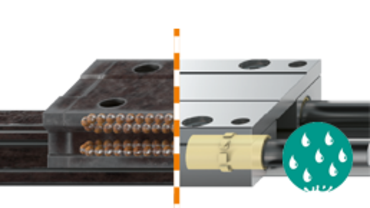

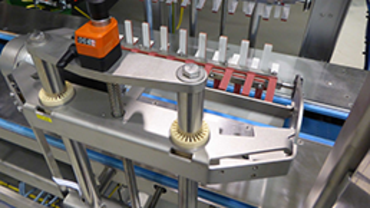

Protezione dalla corrosione	++	+			Sistemi di riempimento, chimica, alimenti
Magnetismo	+	+++	Plastica, alluminio	Acciaio	Medicina, strumenti di collaudo
Resistenza chimica	+++	+	1.4751 + iglidur® X	1.4112	Medicina, alimenti, elettrodeposizione, sistemi di riempimento
Compatibilità dei moduli	+++	+			Costruzione di utensili, automazione della linea di montaggio
Funzionamento silenzioso e senza vibrazioni	+++	++			Tecnologia per videocamere, ispezione, medicina, stampa 3D
Adatti alle corse corte	+++	+			Tessile, movimentazione
Montaggio facile e sostituzione veloce	+++	+			Costruzione di utensili, automazione della linea di montaggio
Rigidità	+	+++			Macchine utensili, lavorazioni CNC, produzione elettronica
Corse lunghe di oltre 10 m	++	+			Videocamere, movimentazione dei materiali, logistica
Resistenza alla temperatura	+++	+	fino a +250 °C		Prodotti chimici
Funzionamento uniforme	+	+++			Regolazione manuale
Accelerazione massima ²	+++	++	50 m/s²	15 m/s²	Automazione, movimentazione
Velocità massima ²	+++	+	30 m/s	5 - 10 m/s	Automazione, movimentazione

1) Misurata presso il laboratorio igus®, corsa 400 mm, regolazione manuale
2) Se soggetto a piccoli carichi, in base alle dimensioni di installazione da 0,1 a 5 kg
Caratteristiche: +++ forte ++ medio + debole

Sostituisci ora i tuoi cuscinetti!
