iglidur® H - Werkstoffdaten

Die wichtigsten Eigenschaften auf einen Blick

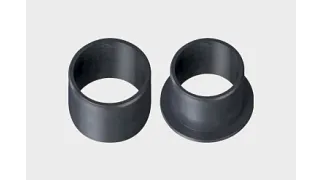

iglidur H ist ein faserverstärktes thermoplastisches Material, das speziell für Anwendungen in hoher Luftfeuchtigkeit oder unter Wasser entwickelt wurde. Gleitlager aus iglidur H können vollkommen schmierungsfrei eingesetzt werden; bei Einsatz im Nassbereich dient das umgebende Medium als zusätzliches Schmiermittel.

Technisch beschreibende Eigenschaften
Verschleißfestigkeit bei +23 °C	- 🟧 🟧 ⬜️ ⬜️ ⬜️ +	Mehr Informationen zur Verschleißfestigkeit
Verschleißfestigkeit bei +90 °C	- 🟧 🟧 ⬜️ ⬜️ ⬜️ +
Verschleißfestigkeit bei +150 °C	- 🟧 🟧 🟧 ⬜️ ⬜️ +
Gleiteigenschaft	- 🟧 🟧 🟧 ⬜️ ⬜️ +	Reibwert, dynamisch, gegen Stahl: µ 0,07 – 0,20
Verschleißfestigkeit unter Wasser	- 🟧 🟧 🟧 🟧 ⬜️ +
Medienbeständigkeit	- 🟧 🟧 🟧 🟧 🟧 +	Mehr Informationen zur Medienbeständigkeit
Resistenz gegen Kantenpressung	- 🟧 🟧 ⬜️ ⬜️ ⬜️ +
Stoß- und Schlagresistenz	- 🟧 🟧 ⬜️ ⬜️ ⬜️ +
Schmutzresistenz	- 🟧 🟧 🟧 ⬜️ ⬜️ +

Wann nehme ich diesen Werkstoff?

Für den Einsatz unter Wasser
Wenn es auf hohe Temperaturbeständigkeit ankommt
Bei hoher mechanischer Belastung
Bei Einsatz im Kontakt mit Chemikalien

Wann nehme ich einen anderen Werkstoff?

Wenn höchste Verschleißfestigkeit unter Wasser gefordert ist -> iglidur H370
Wenn beste universelle Chemikalienbeständigkeit gefordert ist -> iglidur X
Für höchste Druckfestigkeit bei höheren Temperaturen -> iglidur X, iglidur Z

Datenblatt herunterladen

Temperaturen

Mit steigenden Temperaturen nimmt die Druckfestigkeit von iglidur H Gleitlagern ab. Die im Lagersystem herrschenden Temperaturen haben auch Einfluss auf den Lagerverschleiß. Eine zusätzliche Sicherung wird bei Temperaturen höher als +120 °C erforderlich.

Temperaturen, thermischer Ausdehnungskoeffizient

untere Anwendungstemperatur	obere Anwendungstemperatur, langzeitig	obere Anwendungstemperatur, kurzzeitig	zusätzlich axial zu sichern ab
-40 °C	+200 °C	+240 °C	+120 °C

Zulässige Gleitgeschwindigkeiten

Die maximal zulässige Gleitgeschwindigkeit richtet sich danach, ob die Temperatur an der Lagerstelle nicht zu stark ansteigt. iglidur H eignet sich im Trockenlauf maximal für Gleitgeschwindigkeiten von 1 m/s (rotierend) bzw. 3 m/s (linear). Lineare Bewegungen erlauben höhere Gleitgeschwindigkeiten, da ein größerer Bereich der Welle zur Kühlung beiträgt.

Gleitgeschwindigkeiten verschiedener iglidur Materialien

maximale Gleitgeschwindigkeiten [m/s]	rotierend	oszillierend	linear
langzeitig	1,0	0,7	3,0
kurzzeitig	1,5	1,1	4,0

Zulässige pv-Werte

pv-Wert, max. (trocken)

MPa · m/s

1,37

Informationen zum pv-Wert und Schmierung

Mechanische Eigenschaften

Die maximal empfohlene Flächenpressung stellt einen mechanischen Werkstoffkennwert dar. Rückschlüsse auf die Tribologie können daraus nicht gezogen werden. Mit steigenden Temperaturen nimmt die Druckfestigkeit von iglidur H Gleitlagern ab. Abb. 02 verdeutlicht diesen Zusammenhang. Abb. 03 zeigt die elastische Verformung von iglidur H bei radialen Belastungen. Unter der maximal empfohlenen Flächenpressung von 90 MPa beträgt die Verformung etwa 2,5 %.

Reibung und Verschleiß

Der Reibwert ändert sich ebenso wie die Verschleißfestigkeit mit zunehmender Belastung.
Interessanterweise verringert sich der Reibungsbeiwert μ mit der Erhöhung der Gleitgeschwindigkeit bei gleich bleibender Belastung leicht (s. Abb. 04 und 05).

Reibwerte gegen Stahl (Ra = 1 μm, 50 HRC):

iglidur H	trocken	Fett	Öl	Wasser
Reibwert µ	0,07 - 0,20	0,09	0,04	0,04

Wellenwerkstoffe

Die Abb. 06 und 07 zeigen Testergebnisse mit unterschiedlichen Wellenwerkstoffen, die mit Gleitlagern aus iglidur H durchgeführt worden sind. Gleitlager aus iglidur H zeigen ein deutlich unterschiedliches Verhalten in Rotations- und Schwenkbetrieb auf verschiedenen Wellenwerkstoffen. Während bei rotierenden Anwendungen Wellen aus Cf53 und St37 die besten Verschleißwerte zeigen, ist bei Schwenkbewegungen die im Rotationsbetrieb unterlegene V2A-Welle neben St37 am Besten geeignet. Dagegen sind hartverchromte Wellen mit iglidur H Lagern nur bei sehr niedrigen Belastungen von Vorteil.

Weitere Informationen zu Wellenwerkstoffen

Chemikalienfähigkeit

iglidur H Gleitlager haben eine gute Beständigkeit gegen Chemikalien. Daher können sogar aggressive Chemikalien als Schmierstoff wirken. Nicht beständig sind Gleitlager aus iglidur H gegen heiße, oxydierende Säuren.

Alle Angaben bei Raumtemperatur [+20 °C], + beständig 0 bedingt beständig - nicht beständig

Chemikalien	Beständigkeit
Alkohole	+
Fette, Öle, nicht additiviert	+
Kohlenwasserstoffe	+
Kraftstoffe	+
starke Basen	+
starke Säuren	+ bis -
verdünnte Basen	+
verdünnte Säuren	+ bis 0

Feuchtigkeitsaufnahme

Die Feuchtigkeitsaufnahme von iglidur H Gleitlagern beträgt im Normalklima unter 0,1 %. Die Sättigungsgrenze im Wasser liegt bei 0,3 %. iglidur H quillt nicht und ist darum sehr gut geeignet für den Einsatz in nasser Umgebung.

Maximale Feuchtigkeitsaufnahme

bei +23 °C/50 % r. F.

0,1 Gew.-%

Maximale Wasseraufnahme

0,3 Gew.-%

Einbautoleranzen

iglidur H Gleitlager sind Standardlager für Wellen mit h-Toleranz (empfohlen mindestens h9). Die Lager sind ausgelegt für das Einpressen in eine H7-tolerierte Aufnahme. Nach dem Einbau in eine Aufnahme mit Nennmaß stellt sich der Innendurchmesser der Lager mit F10-Toleranz selbständig ein. Bei bestimmten Abmessungen weicht die Toleranz in Abhängigkeit von der Wandstärke hiervon ab (siehe Lieferprogramm).

Wichtige Toleranzen nach ISO 3547-1 nach dem Einpressen:

Durchmesser d1 [mm]	Gehäuse H7 [mm]	iglidur H Gleitlager F10 [mm]	Welle h9 [mm]
bis 3	+0,000 +0,010	+0,006 +0,046	–0,025 +0,000
> 3 bis 6	+0,000 +0,012	+0,010 +0,058	–0,030 +0,000
> 6 bis 10	+0,000 +0,015	+0,013 +0,071	–0,036 +0,000
> 10 bis 18	+0,000 +0,018	+0,016 +0,086	–0,043 +0,000
> 18 bis 30	+0,000 +0,021	+0,020 +0,104	–0,052 +0,000
> 30 bis 50	+0,000 +0,025	+0,025 +0,125	–0,062 +0,000
> 50 bis 80	+0,000 +0,030	+0,030 +0,150	–0,074 +0,000
> 80 bis 120	+0,000 +0,035	+0,036 +0,176	–0,087 +0,000
> 120 bis 180	+0,000 +0,040	+0,043 +0,203	+0,000 +0,100

Wärmeleitfähigkeit

[W/m · K] 0,60

ASTM C 177

Wärmeausdehnungskoeffizient

(bei +23 °C) [K^-1 · 10^-5] 4

DIN 53752

Druckfestigkeit

81 MPa

Vakuum

Im Vakuum gast eventuell vorhandene Feuchtigkeit aus. Der Einsatz im Vakuum ist grundsätzlich möglich.

Radioaktive Strahlen

iglidur H widersteht sowohl der Neutronen- als auch der Gammateilchenstrahlung. Gleitlager aus iglidur H sind strahlenbeständig bis zu einer Strahlungsintensität von 2 · 10² Gy.
