N° de commande | Longueur d´arbre maxi | a | C4 | A3 | C5=C6 | h | h1 | K1* | ly | lz | Poids du rail | Prix / m | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
[L max.] | min. | max. | [mm2] | [mm2] | [g/m] | |||||||||
NS-01-27 | 3000 | 27 | 60 | 0 | 20 | 20/49,5 | 9 | 1.1 | M4 | 6524 | 588 | 290 | 30.72 CHF | |
NS-01-27-UNGEBOHRT | 3000 | 27 | 0 | 0 | 0 | 9 | 1.1 | 0 | 6524 | 588 | 290 | 27.96 CHF | ||
NS-01-27-AR | 3000 | 27 | 60 | 0 | 20 | 20/49,5 | 9 | 1.1 | M4 | 6524 | 588 | 290 | 36.87 CHF |
Pour les rails non percés, veuillez indiquer "non percé" dans la remarque.
* Pour vis cylindrique à tête basse

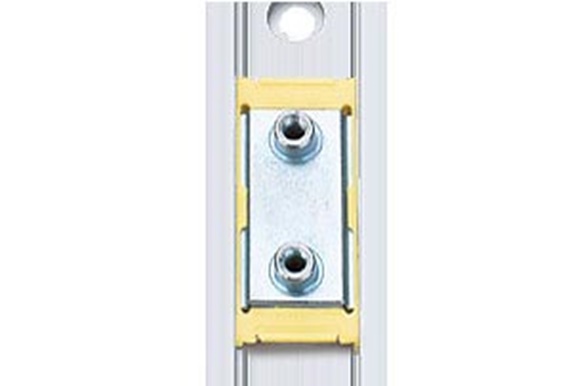

N° de commande | Désignation | Poids du patin | ||
---|---|---|---|---|
[g] | ||||
NW-02-27-HT | Chariot clipsé , Températures allant jusqu'à 130°C | 12.5 | 11.72 CHF | |
NW-02-27-P | 12.5 | 4.69 CHF | ||
NW-02-27-LLY | Chariot, palier flottant dans l'axe y | 12.5 | 4.69 CHF | |
NW-02-27-LLZ | Chariot, palier flottant dans l'axe z | 12.5 | 4.69 CHF | |
NW-02-27-LLYZ | Chariot, palier flottant dans les axes y et z | 12.5 | 4.69 CHF |
Réf. : | H | A | C | C1 | C2 | A2 | H2 | K2 | K3 | K4 | Spmin. | DpØmin. | Weight |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
±0,35 | [g/m] | ||||||||||||
NW-02-27-HT | 9.5 | 14 | 40 | 30 | 20 | 0 | 0 | 6.5 | 12.5 | ||||
NW-02-27-P | 9.5 | 14 | 40 | 30 | 20 | 0 | 0 | M4 | 5 | 6.5 | 12.5 | ||
NW-02-27-LLY | 9.5 | 14 | 40 | 30 | 20 | 0 | 0 | M4 | 5 | 6.5 | 12.5 | ||
NW-02-27-LLZ | 9.5 | 14 | 40 | 30 | 20 | 0 | 0 | M4 | 5 | 6.5 | 12.5 | ||
NW-02-27-LLYZ | 9.5 | 14 | 40 | 30 | 20 | 0 | 0 | M4 | 5 | 6.5 | 12.5 |
N° de commande | Désignation | Poids du patin | ||
---|---|---|---|---|
[g] | ||||
NW-12-27-LLY | Chariot surmoulé, patin flottant dans l´axe y | 13 | 4.69 CHF | |
NW-12-27-LLZ | Chariot surmoulé, patin flottant dans l´axe z | 13 | 4.69 CHF | |
NW-12-27-LLYZ | Chariot surmoulé, patin flottant dans les axes y et z | 13 | 4.69 CHF |

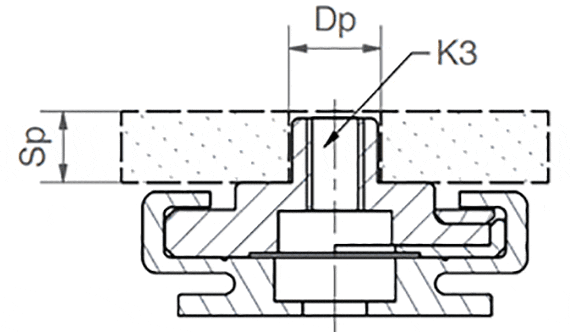

Réf. : | H | A | C | C1 | C2 | A2 | H2 | K2 | K3 | K4 | Spmin. | DpØmin. | Weight |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
±0,35 | [g/m] | ||||||||||||
NW-12-27-LLY | 9.5 | 14 | 34 | 30 | 20 | 0 | 0 | M4 | 5 | 6.5 | 13 | ||
NW-12-27-LLZ | 9.5 | 14 | 34 | 30 | 20 | 0 | 0 | M4 | 5 | 6.5 | 13 | ||
NW-12-27-LLYZ | 9.5 | 14 | 34 | 30 | 20 | 0 | 0 | M4 | 5 | 6.5 | 13 |
Pas de palier flottant
2Patin flottant dans l'axe Z
3Patin flottant dans l'axe Y
4Patin flottant dans l'axe y et z
Indiquez le nombre de patins souhaités.
