Zugentlastungen für Leitungen in Energieketten
Zugentlastung in wenigen Sekunden
- Bis zu 80 % schneller zugentlasten
- Leitungen und Schläuche einfach in Wabe einlegen und verschließen
- Zugentlastung zu beiden Seiten aufklappbar
- Einfaches Anpassen der Befüllung möglich
Chainfix Bügelschellen
Zugentlastungen mit Bügelschellen und Druckelementen
- Integrierbar in KMA-Anschlusselemente
- Für eine, zwei oder drei Leitungen übereinander
- Platzsparend durch reduzierte Bauhöhe
- Dauerhaltbarkeit für dynamische Anwendung
Kettenkämme
Anschraubbar, steckbar und als Einzelteile
- Für viele Anwendungen mit mittleren Beschleunigungen
- Steckbar ins Anschlusselement
- Einzelteil im Schaltschrankbau oder Maschinenmontage
Zugentlastungstrennstege
Mit integrierten Zugentlastungszähnen
- Integrierbar ins Anschlusselement
- Zugentlastungstrennsteg beliebig positionierbar
- Für Anwendungen mit mittleren Beschleunigungen
- Einfache Montage, kostengünstig
CFV Zugentlastungselement
Stufenförmige Zugentlastung außerhalb des
e-ketten Querschnitts
e-ketten Querschnitts
- Leitungen einfach nachträglich zugentlasten, auch bei geschlossenen Energierohren und unterschiedlichsten Steckverbindern
- Nachträgliche Montage problemlos möglich
CFB Zugentlastungsstecksystem
Platzsparende, modulare Zugentlastung auf engstem Raum
- Für Anwendungen mit hohen Beschleunigungen und Belastungen z.B. Werkzeugmaschinen
- Standard Verschraubung
- Kundenindividuelle Fertigung ab Stückzahl 1.

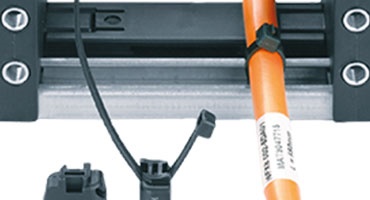

Nugget-Zugentlastungssteine
Befestigung von Leitungen bis Ø 20 mm
- Kostengünstige, schnelle Zugentlastung für einfache Anwendung mit geringem Platzbedarf bei mittleren Beschleunigungen
- Auch als Einzelteil nutzbar
- Für alle KMA Anschlusselemente mit C-Profil
Zugentlastung von Leitungen
Zugentlastungen gelten in der Elektromechanik als mechanischer Kabelschutz für flexible Leitungen wie z.B. Steuerleitungen oder Netzwerkkabel. Diese können individuell angefertigt werden oder aus Standardelementen bestehen. Für viele Anwendungen kann unser Standardprogramm aus C-Profilen im Anschlusselement und den platzsparenden Bügelschellen „chainfix“ eingesetzt oder eine einfache Zugentlastung durch Zugentlastungskämme und Kabelbinder vorgenommen werden. Im Idealfall sind die Kabel an beiden Enden der e-kette mit einer Zugentlastung zu befestigen. In wenigen Fällen reicht die Befestigung am beweglichen Mitnehmer der e-kette.

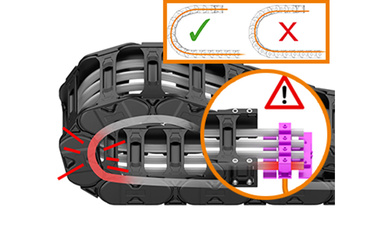

Mindestabstand der Zugentlastung zur Biegung
Testreihen in unserem Hause haben gezeigt, dass ein geringer Abstand der Zugentlastung zur Biegung der e-kette keinen negativen Einfluss auf die Haltbarkeit von chainflex-Kabel hat. So ist es möglich, eine Zugentlastung direkt im Anschlusselement zu integrieren. Zugentlastungs-Varianten wie z.B. die chainfix-Bügelschellen oder die platzsparenden Kettenkämme bieten wir für nahezu alle e-ketten an.
Praxisnah unter Berücksichtigung verschiedenster Parameter getestet
Ob unter Einfluss von Fluiden wie Wasser oder Öl oder bei verschiedensten Umgebungstemperaturen. Auch das Zusammenspiel der Chainfix-Systeme mit den unterschiedlichsten Mantelwerkstoffen von Leitugnen und Schläuchen spielt selbstverständlich eine Rolle bei den hauseigenen Tests.
Broschüre der Zugentlastungen
Weitere Informationen in der Broschüre der Zugentlastungen
