Energieketten für Krane von igus®

Tausendfach erprobt, reduzieren Kosten, steigern die Lebensdauer Unsere Energieketten und flexiblen Leitungen sind weltweit in mehr als 10.000 Hafenanlagen im Einsatz und haben sich daher in der Praxis und unter rauen Anwendungsbedingungen bewährt. Du den Einsatzfeldern gehören u.a. Ship-to-Shore-Krane, Schüttgutumschlag-Krane, RTGs, RMGs, Goliath-Krane, Spreader, Reachstacker.
e-ketten® sind eine zuverlässige und wartungsarme Alternative zu Stromschienen, Festooning und Motortrommeln.

Jetzt einen Experten kontaktieren




Neu seit April 2020



9 Neuheiten in unter 5 Minuten vorgestellt

Innovative Produkte für Krane

Technik verbessern, Kosten senken: Diesem Ziel folgen neue e-ketten-Typen, neue Leitungen, neue isense Mess- und Überwachungs-Systeme, speziell auf die Bedürfnisse im Kranbau abgestimmt.

Weitere Infos zu diesen und weiteren Produktneuheiten gibt's auf unserem 400 m2 großen Messestand. Den können Sie entweder virtuell auf eigene Faust besichtigen – oder gemeinsam mit unserem Branchen-Experten. Vereinbaren Sie jetzt einen Termin für einen geführten virtuellen Rundgang mit individueller Beratung:


Jetzt digitale Führung buchen

High-Speed Gleitschiene
Abrieboptimierte High-Speed Gleitschiene

▲ Tech up

  • 5-fach höhere Abriebfestigkeit dank tribologisch optimiertem Material
  • Für besonders schnelle, gleitende Anwendungen
▼ Cost down
  • Bei gleichem Preis langlebiger
  • Wartungsaufwand deutlich geringer


Mehr Infos zur HS Gleitschiene

.
EC.PR Schutz für Verfahrwege bis zu 1000 m

▲ Tech up

  • Positionsabhängige Reduzierung der maximalen Zug-/Schubkraftgenzen, bei denen die Anlage abgeschaltet wird – frei definiert für jeden Punkt des Verfahrweges
▼ Cost down
  • Ungeplante Reparaturaufwände z.B. bei einem Stacker Reclaimer für einen Austausch vermeiden


Mehr Infos zu isense EC.PR

.

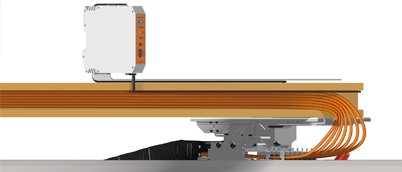

Rinnenintegriertes Wegmesssystem EC.PP

▲ Tech up

  • Wegmesssystem zur Anbindung an positionsabhängige Zug- Schubkraftmessung EC.PR
  • Nutzbar als Hauptsystem zur Trolley-Positionierung – ein zweites Messsystem kann entfallen.
▼ Cost down
  • Durchschnittliche 4 Manntage Montagezeit durch Wegfall des zweiten Messsystemes gespart


Mehr Infos zu isense EC.PP

Systemvergleich

Energiekettensysteme statt Festooning, Motorleitungstrommeln und Stromschienen

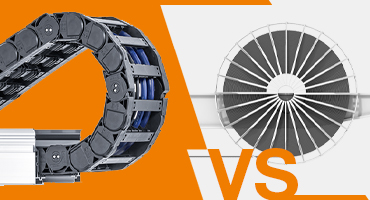

Energiekettensysteme statt Motorleitungstrommeln

Energiekettensysteme statt Motorleitungstrommeln

Ohne Schleifring auf langen Verfahrwegen. Alle Medien sicher in einem System führen. Verfahrwege bis 1.000 Meter.

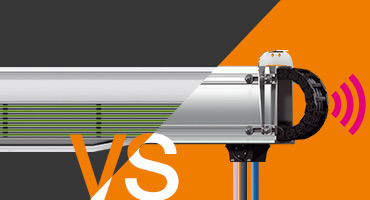

Energiekettensysteme statt Stromschienen

Energiekettensysteme statt Stromschienen

Daten, Energie, Flüssigkeiten und Luft ausfallsicher in einem Energiekettensystem führen. Für enge kompakte Räume und schnelle Gassenfahrten.

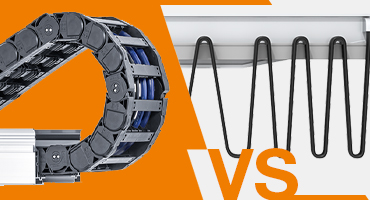

Energiekettensysteme statt Festooning

Energiekettensysteme statt Festooning

Bei Wind und schwankenden Temperaturen Leitungen von Energieketten geschützt und sicher führen. Stillstandzeiten können dadurch minimiert werden.

Langlebige Produkte für die Krantechnik

Rollen Energieketten
z.B. Rollen-Energieketten

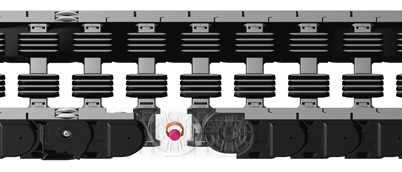

  • z.B. Serie P4.1: hohe Lebensdauer durch wartungsfreie Tribopolymer-Gleitlager in Verbindung der Kettenglieder
  • Lange Verfahrwege bis 800m
  • Geschwindigkeiten bis 5 m/s
  • 10x längere Lebensdauer bei weniger Antriebskraft


Mehr über Rollen e-ketten erfahren

Führungsrinnen

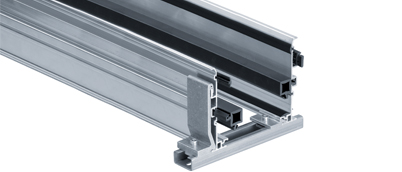

z.B. Führungsrinnen

  • Erhältlich in Edelstahl (304)1.4301 und (316)1.4404
  • Erhältlich in Aluminium für Seewasserbeständigkeit nach EN6060 und Gewichtsreduzierung
  • Erhältlich als kostengünstige und korrosionsbeständige Kunststoff-Rinne


Mehr über Führungsrinnen erfahren

Schwimmender Mitnehmer

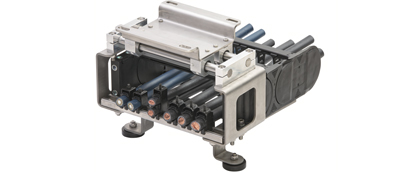

z.B. schwimmende Mitnehmer

  • Zum Ausgleich bei langen Verfahrwegen
  • Klein, leicht und günstig
  • Kompatibel mit isense EC.P
  • Kann mit verschiedenen Energieführungen eingesetzt werden


Mehr über schwimmende Mitnehmer erfahren

Gleitschuhe
Gleitschuhe für Energieketten auf langen Verfahrwegen

Für gleitende Anwendungen um die Lebensdauer von Energiekettensystemen zu verlängern. Diese Lösung wird für Verfahrgeschwindigkeiten zwischen 1 m/s und 3 m/s empfohlen.


Im größten Testlabor der Branche für den realen Einsatz geprüft

Blick ins chainflex® und e-ketten® Testlabor Werfen Sie einen Blick in unser chainflex® und e-ketten® Testlabor, wo jährlich mit 10 Mrd. Zyklen getestet wird.



Lange Verfahrwege im Außenversuch Bei langen Verfahrwegen werden e-ketten® mit Hilfe von Sensoren in Außenversuchen getestet.



igus® Produkte erfolgreich im Einsatz in Kranen

Bulkhandling Kran mit strapazierfähigen Energieführungskette und Leitungen

Für die Hauptstrom- und Datenversorung wurde zunächst eine Motorleitungstrommel und somit Schleifringe eingesetzt, die hohen Wartungsaufwand mit sich führten. Also entschied sich der Kranbetreiber, die Versorgung mit einer Rollen-Energieführungskette sowie ausfallsicheren chainflex® Leitungen mit 36 Monaten Garantie von igus® zu lösen. Das ist nicht nur einfacher und sicherer, als die zuvor eingesetzte Motorleitungstrommel, es ermöglicht auch die Datenversorgung mit Lichtwellenleitern. Auf 441 Metern Verfahrweg mit einer max. Beschleunigung von 01 m/sek² werden seitdem erfolgreich eine igus® e-kette® sowie chainflex® Leitungen eingesetzt.

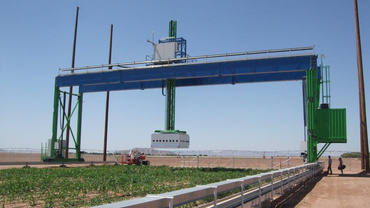

Kran mit igus® Energiekette für lange Verfahrwege

Individuell konstruierte Lösung für STS-Kran

Diese STS Anwendung ist starkem Wind ausgesetzt und benötigt daher eine Energieversorgung, die diesen Einsatzbedingungen zuverlässig standhält. Wichtig war dem Kunden dabei, dass die Leitungen – trotz doppeltem Auslegerdrehpunkt des Krans - stets sicher und kontrolliert geführt werden. igus® konstruierte und testete eine maßgefertigte Lösung, die im Anschluss gemeinsam mit dem Kranbauer installiert wurde: Nun sind eine P4 Energieführung sowie verschiedenen chainflex® Leitungen von igus® im Einsatz, die mit einer Geschwindigkeit von bis zu 240 m/min auf 117 Metern Verfahrweg Leitungen führen.

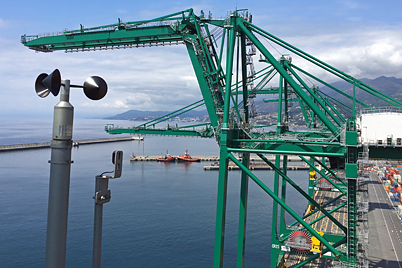

STS Kran mit igus® e-ketten und chainflex® Leitungen

Über 10 Jahre störungsfrei im Einsatz

Bei diesem RTG Kran funktioniert das eingesetzte e-ketten® System von igus® seit über 10 Jahren störungsfrei, ohne auch nur ein Teil der Energieführungskette ausgetauscht werden musste. Auf 19,2 Metern Verfahrweg mit einer Geschwindigkeit von 70 m/min und einer Beschleunigung von 0,7 m/sek² hält das System, was es verspricht: zuverlässige Leitungsführung. Mit der Energieführungskette werden verschiedene chainflex® Leitungen geführt, da diese speziell für bewegte Anwendungen entwickelt sind.

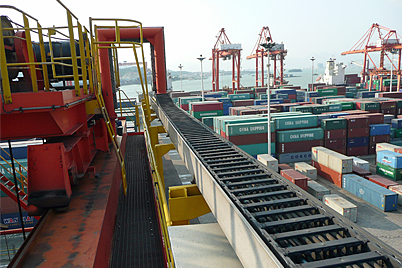

RTG Kran mit igus® e-kette und chainflex® Leitungen

Weniger Ausfälle und Wartung durch igus® Energieführungen und Leitungen

Ein führender Straddle Carrier Hersteller hatte bei seiner bisherigen Leitungs- und Schlauchführung für den Spreaderhub erhöhten Verschleiß und somit eine geringe Lebensdauer von Leitungen und Schläuchen. Seitdem die Leitungsführung in den Straddle Carriern von igus® Energieketten übernommen wird, konnte die Lebensdauer der Leitungen und Schläuchen deutlich erhöht werden. In den e-ketten® werden verschleißfeste CF9 sowie CFBUS chainflex® Leitungen sowie Hydraulikschläuche geführt.

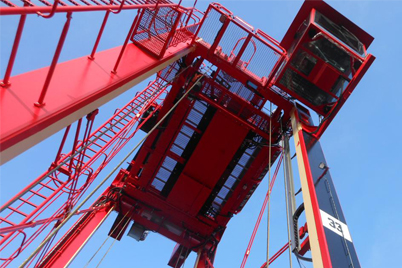

Straddle Carrier mit igus® e-ketten und chainflex® Leitungen

Besonders kompakte Energieführung für RMG Kran

Mit einem Verfahrweg von 34,2 Metern, einer Geschwindigkeit von 120 m/min und einer Beschleunigung von 0,7 m/sek² bewegen sich die e-kette® und die darin geführten chainflex® Leitungen von igus® in diesem RMG Kran. Besondere Anforderungen waren bei dieser Anwendung, dass eine sehr kompakte Bauweise gefragt war. Das System zur Energieführung durfte nicht höher sein, als der Kranträger. Auch auf das anbringen eines zusätzlichen Stahlbaus sollte verzichtet werden.

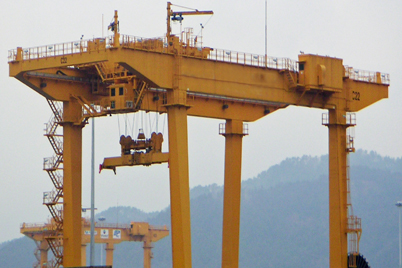

RMG Kran mit e-ketten® und chainflex® Leitungen von igus®

Gegenläufige Energieführungen für automatische Stapelplatz-Krane

Für diese automatisierten Stapelkrane werden igus® Energieketten zusammen mit chainflex® Leitungen gegenläufig eingesetzt. Die e-ketten® werden dafür in einem Rinnensystem geführt. Die e-ketten® verfahren dabei auf einem Weg von 29 Metern mit einer Geschwindigkeit von 72 m/min und einer Beschleunigung von 0,35m/sek². Zum Einsatz kommen in den verschiedene chainflex® Leitungen, mit 36 Monaten Garantie. Dazu gehören die Motorleitungen CF340, CF38, CF37,  sowie CF330 und CFLG.G Lichtwellenleiter.

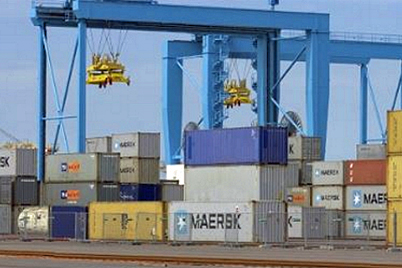

Stapelkrane bzw. Portalkrane mit igus® e-ketten® und chainflex® Leitungen

Führende Spreader-Hersteller setzen auf Energieführungen und Leitungen von igus®

Einige der weltweit führenden Hersteller von Spreadern verwenden für die Leitungs- und Schlauchführung am Spreader igus® e-ketten® und chainflex® Leitungen. So auch in diesem Beispiel, einer Serienanwendung, bei der eine Energiekette der E4 Reihe sowie die chainflex® Leitungen CF37, CF9 und Hydraulikschläuche von igus® zum Einsatz kommen. Energieführung sowie Leitungen bewegen sich in diesem Spreader auf einem Verfahrweg von 3,5 Metern länge.

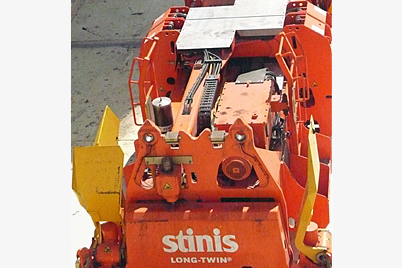

Spreader mit e-ketten® und chainflex® Leitungen von igus®.

Sichere Leitungsführung für Teleskopausleger und Kabinenverstellung

Energieführungen von igus® ermöglichen eine leichte, korrosionsfreie und wartungsarme Leitungsführung am Teleskopausleger, als auch in der Kabinenverstellung. Der Verfahrweg der Energieführung am Teleskopausleger beträgt 11 Meter, während der Verfahrweg an der Kabinenverstellung 1,5 Meter beträgt. Für die Kabinenverstellung werden zwei e-ketten® von igus® eingesetzt, um alle Leitungen geschützt und sicher zu bewegen. Zum Einsatz kommen Die Energieführungen 4140C sowie H4.56. Darin geführt werden die chainflex® Leitungen CF9, CF11 sowie Hydraulikschläuche von igus®.

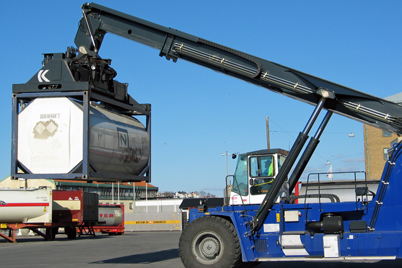

Reach Stacker mit igus® e-ketten und chainflex® Leitungen
