Attrito ridotto, leggeri e su misura - componenti stampati velocemente per applicazioni terapeutiche

• Cosa serviva: articolazioni delle dita per un esoscheletro
• Metodo di produzione:sinterizzazione laser selettiva con polvere SLS
• Requisiti: Bassi coefficienti di attrito, resistenza all'usura, peso ridotto, precisione
• Materiale: iglidur i6
• Settore: medicale
• Successo per il cliente: consegna rapida, produzione efficace di componenti funzionali su misura per il cliente

Secondo la German Stroke Association, in Germania ogni due minuti qualcuno ha un ictus. Per semplificare la riabilitazione a seguito di un ictus, in particolare la capacità di stringere gli oggetti, la Eidgenössische Technische Hochschule Zurich (Università ETHZ) ha sviluppato un esoscheletro per mani chiamato RELab tenoexo. Il dispositivo è in grado di eseguire fino all'80% delle attività quotidiane. Le falangi delle dita, stampate in 3D con il polimero ad alte prestazioni iglidur i6, garantiscono una forza di trasmissione ottimale.

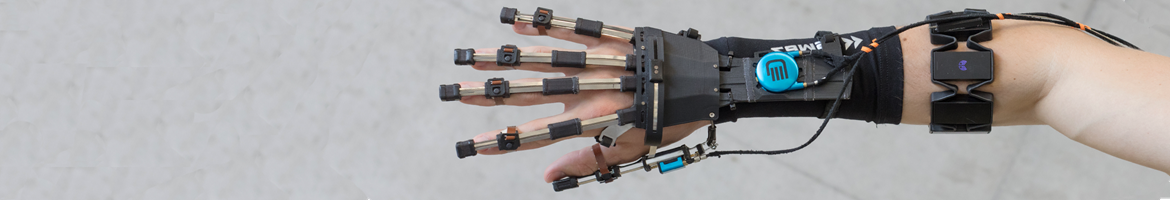

Falangi delle dita stampate in 3D nel polimero ad alte prestazioni iglidur I6 usate in un esoscheletro per la terapia con pazienti con ictus. (Fonte: Stefan Schneller, ETH Zürich)

Problema da risolvere

La produzione dei giunti delle dita con una stampante 3D classica si è rivelata difficile, in quanto la risoluzione del dispositivo non era sufficiente per creare la struttura necessaria delle falangi delle dita. Questi componenti non solo tengono insieme le molle a balestra, bensì hanno un complesso meccanismo di chiusura per una cinghia di cuoio. La fibbia in cui si infila la cinghia è appena più larga di un millimetro. Il filamento ABS come materiale di stampa si è dimostrato inadeguato perché l'attrito tra i giunti e le molle a balestra era troppo elevato, provocando un eccessivo consumo di energia.

Soluzione

Alla fine ETH Zürich ha trovato iglidur I6, una plastica tribologicamente ottimizzata che si è rivelata ideale per i componenti necessari. La polvere SLS è stata appositamente sviluppata per ridurre la frizione in applicazioni in movimento La sinterizzazione laser offre un'alta precisione e consente quindi di creare la complessa struttura del giunto. Grazie al rapido servizio di stampa 3D di igus, i giunti delle dita sono stati realizzati in modo veloce ed economico, pronti per essere utilizzati.

Struttura dell'esoscheletro della mano e suo funzionamento

La struttura delle dita è stata concepita dal professore giapponese Jumpei Arata della Kyushu University: tre sottili molle a balestra in acciaio inossidabile sono posizionate una sopra l'altra e collegate mediante quattro giunti di plastica. Un cavo Bowden viene collegato alla molla centrale - se si muove in avanti, le dita si chiudono; se va indietro, la mano si apre.  Motori DC contraggono e distendono le molle a balestra e supportano il paziente quando compie movimenti per stringere qualcosa.  "Per ogni dito l'esoscheletro può generare una forza di sei Newton", afferma Jan Dittli, ricercatore presso l'ETHZ Department for Health Science and Technology. "I tre movimenti di stretta implementati sono sufficienti per sollevare oggetti fino a circa 500 grammi, ad es. una bottiglietta d'acqua da mezzo litro."

L'esoscheletro è messo in tensione mediante un bracciale dotato di sensori ed è attaccato alle dita mediante delle cinghie di cuoio. Quando il paziente inizia a muovere la mano, il bracciale trasmette segnali elettromiografici (EMG) a un microcomputer. Quest'ultimo si trova in uno zaino insieme a motori, batterie ed elettronica di controllo, e lo zaino a sua volta è collegato al modulo della mano. Se chi lo indossa intende compiere movimenti di presa, il computer lo rileva, attivando i motori DC.

Durante lo sviluppo, i ricercatori hanno dovuto affrontare una sfida: i delicati giunti delle dita.  Questi elementi non solo tengono insieme le molle a balestra, bensì hanno un complesso meccanismo di chiusura per la cinghia di cuoio. La fibbia in cui si infila la cinghia è appena più larga di un millimetro. Per realizzare il retro della mano è stato usata una stampante 3D con un filamento ABS, ma sia il metodo di produzione che il materiale si sono rivelati inadeguati per la produzione dei giunti delle dita.  "L'attrito tra i giunti e le molle a balestra sarebbe stato troppo elevato per questo materiale", spiega Dittli. "Quindi sarebbe servita troppa energia per muovere le dita. "La risoluzione di una normale stampante 3D non era sufficiente per riprodurre la struttura dettagliata delle falangi delle dita.


Il modulo della mano dell'esoscheletro pesa appena 148 grammi (fonte Stefan Schneller, ETH Zürich)

iglidur I6 - il miglior polimero per la stampa 3D per applicazioni ad attrito ridotto

La soluzione a questo problema è stata trovata nel sistema di produzione additiva di igus®: il materiale di sinterizzazione laser autolubrificante iglidur  i6 era stato sviluppato appositamente per la produzione di parti soggette ad attrito ed è stato utilizzato con successo per la produzione delle articolazioni delle dita. iglidurn  i6 è stato originariamente sviluppato per la produzione di ingranaggi e viti senza fine per giunti robotici. È ideale per la produzione di componenti che includono dettagli precisi con superfici esatte ed è caratterizzato da un'eccezionale resilienza e resistenza all'usura. iglidur® i6 ha dimostrato la sua idoneità come componente funzionale e di elevata durata nel laboratorio di prova igus: una ruota dentata sinterizzata realizzata con questa plastica iglidur® resistente all'usura è stata testata per due mesi nelle stesse condizioni di una ruota dentata lavorata a macchina dentata in POM. La ruota dentata in POM ha mostrato segni di forte usura dopo 321.000 cicli e si è danneggiata completamente dopo 621.000 cicli, mentre la ruota dentata in iglidur® i6 ha continuato a funzionare dopo 1 milione di cicli con solo piccoli segni di usura.

Le sottili falangi delle dita sono realizzate nel polimero ad alte prestazioni iglidur I6. Queste tengono insieme tre molle a balestra (fonte: Stefan Schneller, ETH Zürich)

Il polimero autolubrificante è ideale per applicazioni nel settore della tecnologia medica.

Rispetto al metallo, iglidur I6 è particolarmente leggero, il che lo rende perfetto per l'impiego in applicazioni dovo un peso ridotto è fondamentale.  Un vantaggio importante per i ricercatori dell'ETHZ, in quanto solo gli esoscheletri abbastanza leggeri e compatti sono adatti a un uso quotidiano. Con i giunti delle dita in iglidur I6 il modulo della mano pesa appena 148 grammi. I lubrificanti solidi incorporati nel polimero rendono superflua la lubrificazione esterna degli elementi, semplificando l'uso dell'innovativa applicazione terapeutica.

La sinterizzazione laser come metodo di produzione è ideale per la replica di geometrie e strutture complesse, consentendo di produrre piccoli volumi e componenti singoli in modo economico. Ciò vale anche per gli esoscheletri RELab tenoexo che possono essere adattati individualmente al paziente. "Abbiamo sviluppato un algoritmo che ci permette di adattare il modello digitale dell'esoscheletro alle dimensioni della mano del paziente in pochi clic del mouse. "

"I giunti stampati in 3D nel polimero ad alte prestazioni iglidur I6 sono leggeri e possono essere realizzati su misura in base ai requisiti individuali del cliente, in modo semplice e veloce (fonte: Stefan Schneller, ETH Zürich)

Per lo sviluppo dei prodotti o per la produzione di parti funzionali, la velocità garantisce alle aziende vantaggi sul mercato e, ai clienti, soluzioni più rapide ai propri problemi. Caricando il modello 3D per le articolazioni delle dita necessarie nel nostro strumento per il servizio di stampa 3D online, gli scienziati dell'ETHZ possono ordinare le parti necessarie in pochi minuti. Di norma la produzione effettiva si svolge durante la notte e le articolazioni finite possono essere montate dopo pochi giorni, per essere usate a scopi medici. Nessun altro metodo di produzione raggiunge la velocità e il rapporto costi-efficacia della stampa 3D in merito alla produzione personalizzata di piccoli volumi.

Ma le parti stampate in 3D sono adatte come parti funzionali nell'applicazione finale, o devono limitarsi al modesto ruolo di prototipi rapidamente disponibili? Noi siamo convinti delle prestazioni dei nostri materiali: i componenti realizzati mediante produzione additiva in polimero iglidur trovano impiego in molte altre applicazioni di clienti come parti funzionali prodotte in serie.

Stampa 3D di parti funzionali: giunti delle dita in iglidur I6 per un esoscheletro terapeutico (fonte: Stefan Schneller, ETH Zürich)
