igubal® Lagerelemente Anwendungsbeispiele
igubal® Lagerelemente können ohne Probleme auch in schwieriger Umgebung eingesetzt werden und sind wartungsfrei. In feuchter oder nasser Umgebung sind die Lager korrosionsbeständig. Die Einsatztemperaturen reichen von -30 bis +80 °C. Selbst unter extremen Verschmutzungen kommen die Gleitlager der igubal® Lagerelemente ohne Dichtung aus. Das gilt für Feinstäube genauso wie für groben Schmutz.
igus® Ingenieure entwickeln jedes Jahr mehr als 100 neue Kunststoffcompounds, testen in mehr als 3.500 Versuchen pro Jahr wartungsfreie Gleitlager und bauten so in den letzten Jahren eine umfassende Datenbank über tribologische Eigenschaften der Polymere auf.
Weitere Anwendungen
Kiteboard
Dieses Kiteboard muss neben starken Stößen auch mit Feuchtigkeit und Schmutz klarkommen.
Hochseekatamaran
Dieser Hochseekatamaran ist der Erste, der in der Breite variabel einstellbar ist.
Verpackungsmaschine
In dieser Verpackungsmaschine werden die Kartons am Ende des Prozesses mit einer Schwenkbewegung über die Auswerfereinheit ausgegeben.
Schwimmbadabdeckung
Trotz hohem Montageaufwand hielt die Lösung mit Kugellager und Schrumpfschlauch nie richtig dicht. Das Problem konnte dank igubal® Flanschlagern gelöst werden.
Zuführmagazin für Möbelteile
Nicht nur technisch, auch betriebswirtschaftlich lohnte sich hier der Einsatz von igus®-Produkten im Vergleich zu Wettbewerbsprodukten.
Teststand für Leitsysteme
Nur umfangreiche Tests auf der Erde beweisen die Weltraumtauglichkeit von Komponenten.
Inspektionsroboter
Leichter und beweglicher Roboter zur Inspektion von Rohren mit Steigungen und Gefällen.
Delta-Roboter
Im Rahmen eines Studienprojektes wurden aufgrund der individuellen Stichmaße bei kleinen Stückzahl igubal® variable Doppel-gelenklager in einem Roboter mit Parallelkinematik verwendet.
Kunststoffgelenklager für Elektro-Rollstühle
Schmier- und wartungsfreie Kunststofflager sorgen in Elektro-Rollstühel für die notwendige Funktionssicherheit.
Luftlagermessschlitten
In diesem Luftlagermessschlitten wird ein igubal Gelenklager aufgrund seiner schnellen und ruckelfreien Genauigkeiten verwendet.
4D-Sitze
Im Kinosessel kommen wartungsfreie igubal®-Stehlager zum Einsatz, die selbst keine Geräusche verursachen und auch bei hohen Belastungen zuverlässig funktionieren.
Asbest-Anlage
Zum Einsatz kommen drylin®-Lineargleitlager und igubal® KSTM-Stehlager, die keiner Wartung bedürfen und sich auch vom aggressiven Asbest nicht beeinträchtigen lassen.
Automatisches Tor
In Sportstadien kommt dieses Tor zum Einsatz, das automatisch geöffnet und geschlossen werden kann und sich dabei wie Ziehharmonika zusammenfaltet.
Backwarengreifer
Dieser Greifer nimmt Frischgebackenes von einem Förderband, um es in Körbe zu packen.
Crosstrainer
Bei einer Überarbeitung der Konstruktion wurden die bisher verwendeten Gelenklager aus Metall durch igubal® KGLM-Gelenklager ersetzt.
Elektrischer Golf-Trolley
Für die Schwebeachse durch den Antrieb wurden vier igubal®-Gelenklager von igus® getestet und nach mehrmonatigen Tests für tauglich befunen.
Ergonomische Sitzmechanik
Durch den Einsatz eines igubal® EFSM-Flanschlagers wurde es möglich, ein wartungs- und geräuschfreies Element in einer Sitzmechanik zu entwickeln.
Flexible Überdachung
Mit diesem System können zum Beispiel Terrassen flexibel überdacht werden. Das Dach ist im geschlossen Zustand sogar wasserdicht.
Getreide-Sortierer
Diese Maschine reinigt und sortiert alle Getreidearten. Dazu wird zunächst mit einem Luftstrom das Getreide von anderem Material getrennt.
Inspektionsroboter 1
Dieser Inspektionsrooter wurde speziell für den Einsatz in Pipelines entwickelt.

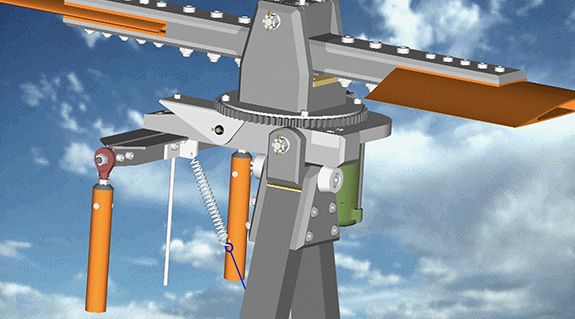

Jetpack
Da hier Temperaturen von mehreren hundert Grad Celsius auftreten, muss der Pilot in feuer- und hitzebeständiges Material gekleidet werden. Auch die verwendeten Lager müssen den hohen Temperaturen und Drücken standhalten.
Kamera-Stativ
Auf dieses verstellbare Kamera- Stativ werden in der Regel Kameras montiert, die ihren Schwerpunkt weit außerhalb der Lagerachse haben.

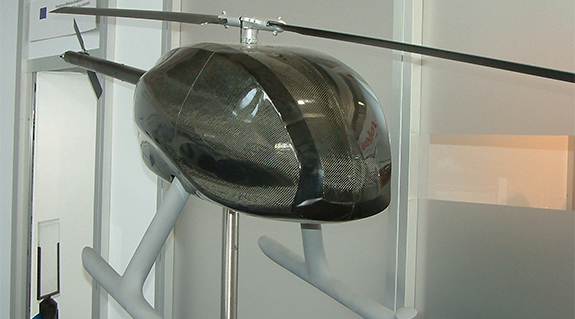

Kleiner Elektroflieger
Um die besten Flugbedingungen zu erreichen, müssen alle Bauteile so leicht und gleichzeitig belastbar wie möglich sein.
Laborgerät
Das Spezialgerät soll in seiner Konstruktion möglichst günstig und die einzelnen Komponenten möglichst wartungsfrei und langlebig sein.
Lenkung im Elektrorollstuhl
Hier kommen igubal®-Gelenkköpfe von igus® in der Lenkung eines Elektrorollstuhls zum Einsatz.

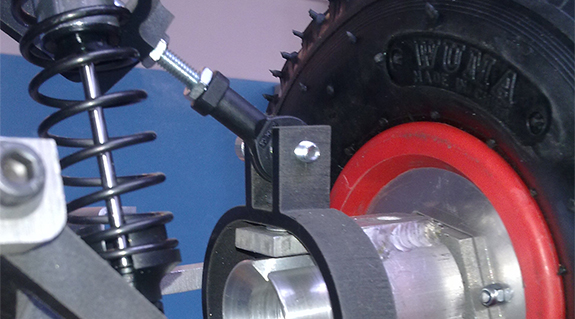

Mars-Roboter
Für eine ganz besondere Umgebung ist dieses Roboterfahrzeug konzipiert: es soll eines Tages auf dem Mars fahren.
Messgerät für Blattausreißkräfte
Dieser Pagepulltester ist ein hochpräzises Messgerät für die Buchbinde-Industrie.
Prothesengelenk
Eine Neuentwicklung ist diese Gelenk zum Einsatz in Prothesen. In ihm sind Gleitlager aus iglidur® J und igubal®-Gelenklager verbaut.
Recycling-Anlage
Jede Maschine enthält 69 igubal®-Flanschlager, die wegen ihrer Korrosionsbeständigkeit, ihrer Schmiermittelfreiheit und ihrer platzsparenden Form gewählt wurden.
Salamischneider
Bei dieser Anwendung wird Salami in Scheiben geschnitten. Wie bei allen Anwendungen mit Kontakt zu Lebensmitteln dürfen auch hier keine Schmiermittel verwendet werden.
Solarflugzeug
Der Prototyp des Solarflugzeugs „Sunseeker Duo“ ist der weltweite erste solarbetriebene Zweisitzer.
Solar-Silizium-Anlage
Bislang wurden hier metallische Lager und Linearführungen verwendet, die schnell rosteten und daher häufige Wartung erforderten.
Streueinheit
Die Förderschnecke der Streueinheit muss beweglich gelagert sein, um einen axiale Versatz und dynamische Bewegungen in der Schnecke ausgleichen zu können.
Tiefseeantrieb
Auch 6.000 Meter unter der Meeresoberfläche soll dieser Motor noch Tiefseeroboter antreiben.
Variable Typenspannplatten
Bei der Neukonstruktion kamen igus®-Anlaufscheiben und Flanschlager zum Einsatz. Sie machten die aufwändige Fräsbearbeitung der Grundplatte überflüssig.
Verstellbare Sessel
In diesem Sessel sind die Armlehnen verstellbar, um sich den Bedürfnissen der Benutzer individuell anzupassen.
Wasserstoff-Rennwagen
Die Lenkeinheit inklusive der Lenkstangen besteht aus Kohlefasern und ist mit igubal®-Flanschlagern und igubal®-Gelenkköpfen gelagert. Diese ermöglichen eine Gewichtsreduktion von ca. 30 Prozent im Vergleich zu anderen Lösungen.
Wellenmaschine
Da das Aquarium mit Salzwasser gefüllt ist, dürfen die verwendeten Bauteile nicht korrosionsanfällig sein.
Golf Caddy
Mit igubal® Flansch- und Stehlagern werden bei diesem selbstfahrenden Golfwagen die Fluchtungsfehler der Biegekonstruktion ausgeglichen.
Anbaugeräte zur Rasenpflege
In den Anbaugeräten zur Rasenpflege und Außenreinigung bieten die igubal® Flanschlager eine preiswerte und einfache Möglichkeit für eine korrosionsbeständige Lagerung.
Banderolliermaschine
igubal® als Alternative zu metallischen Lagern in Banderolliermaschinen verhindert ein „Fressen“ der Welle.
Belaugungsanlagen für Bäckereien
igubal® Flanschlager machen Schluss mit Korrosion, Wartung und teuren Alternativen aus Edelstahl in Antriebslagerungen von Fördereinheiten im Lebensmittelbereich.
Spiegelteleskop
Die Spiegelverstellung des Teleskops wird nahezu spielfrei mit igubal® Gelenkköpfen ausgeführt.
Rundstrickmaschine
igubal® Gelenklager der Maßreihe E lassen durch ihre Wartungsfreiheit und den Verzicht auf Schmierstoffe keinen Ausfall durch Verkleben mit Textilfasern zu.
Mountainbike
Mittels wartungsfreier Gelenklager in der Carbonwippe werden die aus der dynamischen Fahrweise resultierenden Rahmen- und Federbewegungen ausgeglichen.
Betriebsmittelkonstruktion
Schmierfreie Tribopolymere in Extremanwendung - Verpackungsanlage für Profile.
Wasserstoffbetriebenes Fahrzeug
Ei auf vier Räder - Wie Gelenkköpfe und Kunststoff-Gleitlager ein wasserstoffbetriebenes Fahrzeug mobil machen.
Düngerstreuer
Ein dynamischer Test spiegelt eine Lebensdauer von über 10 Jahren wieder.
Pneumatische Klappensteuerung
Eine kostengünstige Alternative gegenüber Gabelköpfen aus Edelstahl bieten igubal® Gabelkopf-Kombinationen aus Kunststoff.
Zubehör für Kunststoff-Pneumatikantriebe
Korrosionsbeständigkeit und das niedrige Bauteilgewicht sind Kriterien, die zur Entscheidung zugunsten der igubal® Komponenten führte.
Druckerlift
Argumente wie Geräuschminimierung und Reduzierung von Wartungsintervallen waren hier ausschlaggebend.
Kamerasystem
Die sphärische igubal® Kupplung zwischen Motor- und Kamerawagen lässt Kurvengeschwindigkeiten bis zu 3m/s zu.
Gewichtsersparnis auch in älteren Anlagen möglich!
Durch die Verwendung von igubal® Gelenklagern aus Tribopoylmeren konnte das Eigenwicht der Hebevorrichtung und damit die rotierende Masse und die Belastung des Getriebes verringert werden.
Montagestation
Die schwenkende sowie lineare Zuführbewegung wird mittels drylin® Linearführungen und igubal® Gelenklager-Komponenten realisiert.
Fahrradrahmen
Mittels wartungsfreier Gelenkköpfe wird in diesem Zweirad die Verbindung von Hinterrad zum Rahmen durchgeführt.
Pralinen Garnieranlage
Verzierungen ohne Schmierstoffe durch den Einsatz von wartungsfreien igubal® Gelenkköpfen lassen jede Süßware zum Genuss werden.
Automatischer Tür- und Torantrieb
Im Outdoor Einsatz verrichten die igubal® Gelenkköpfe absolut wartungsfrei ihren Einsatz.
Trittstufe im Wohnmobil
Robust und schmutzunempfindlich sind die Gelenkköpfe für die Trittstufen der Wohnmobile sein.
Förderanlage
Als Verbindungskomponente zwischen Pneumatikzylinder und Stellhebel findet der wartungsfreie igubal® Gelenkkopf seinen Einsatz.
Wegmeß-Sensor
Keine Wartung, keine Korrosion und dazu noch in der Gehäusefarbe des Sensors lassen die igubal® Gelenkköpfe mit dem Zylinder zu einer Einheit werden.
Textilindustrie
In der Abstützung der Fadenführeinheit für den Fadenwickler werden Rundlauffehler und Stöße mittels sphärischer Gelenkköpfe ausgeglichen.
Schlauchschälmaschine
Die eingesetzten igubal® Gelenklager sind unempfindlich gegen die Medien der Umgebung und dabei absolut wartungsfrei.
Stadionverkleidung
igubal® Gelenklager kommen wegen ihrer Wartungs- und Korrosionsfreiheit sowie Witterungsbeständigkeit in der Hauptlagerung der Lamellen zum Einsatz.
Spezialfahrzeug
Schmutzunempfindlich und wartungsfrei: robuste Gelenkköpfe und Gelenklager in Spezialfahrzeugen der Kommunaltechnik.
Stromabnehmer
igubal® Gelenklager als isolierende Komponente in Stromabnehmern von U-Bahnen.
Kuvertieranlage
Die Hubbewegung für ein hochfrequentes, vollautomatisches Einkuvertieren werden durch Kunststoff-Stehlager und Gelenkköpfe realisiert.
Förderanlage für die Lebensmittelindustrie
Abrieb, Korrosion, hohe Lebensdauer, Beständigkeit gegen Reinigungsmittel waren Entascheidungskriterien für einen Einsatz im Lebensmittelbereich.
Transporteinrichtung
Einfache Schwenkbewegungen sowie der Ausgleich von Fluchtungsfehlern werden bei Lagerungen von Antriebswellen und Kettenradlagerungen mit Kunststoff-Stehlagern realisiert.
Schnellboot-Modell
Der Ausgleich von Fluchtungsfehlern ist mit igubal® Gelenklagern möglich.
Belaugungsanlage
Bei Belaugungs- und Transportgeräten kompensieren igubal® Steh- und Flanschlager mögliche Fehler in der Ausrichtung von Blechgeräten.
Lebensmittelmaschine
Sowohl das Gehäusematerial als auch die universelle Kugelverbindung sind aus lebensmittelgeeigneten Materialien gefertigt.
Kellereimaschine
Die Gelenkköpfe in den Verbindungskupplungen widerstehen der Weinbeer-Fruchtsäure.
Verpackungsmaschine
Lange Lebensdauer bei gleichzeitig lebensmittelsicherem Design kennzeichnen diese Anwendung.
Rescue Roboter
Jonas Thees nahm mit seinem kleinen Roboter am RoboCup 2006 in Bremen teil. Der 14-Jährige gewann mit seiner Konstruktion den Junioren-Weltmeistertitel im Bereich Rescue Roboter.
Wasserregelsystem
Die verwendeten Gabel- und Gelenkköpfe sind korrosionsfrei und in flüssigen Medien einsetzbar.
Transportwagen mit 4-Rad-Achsschenkellenkung
Wartungsfreie Spurtreue
Vollautomatische Reifenmontagestraßen
Keine teuren Reparaturen mehr
Automatische Becherzuführung für Becherabfüllanlage
Keine Schmiermittel im Lebensmittelbereich
Montagehilfe „Portamobil“ für Türblätter
Alleine handhabbar
Offshore
Die Lager übertragen reibungsarm und stick-slip-frei zuverlässig die hohen radialen Zentrierkräfte und minimieren durch ihren integrierten Anlauf die Reibung im Armsystem.
Füllventil
Die Herausforderung: die Einsatztemperatur liegt bei maximal 140 °C und das verwendete Material muss gegenüber allen Reinigungsmitteln der Getränkebranche beständig sein.
Kletterroboter
Das Ziel war es, das Gewicht eines Kletterroboters so gering wie möglich zu halten, damit dieser sich mit Saugnäpfen an glatten Flächen wie Fensterscheiben bewegen kann.
Kettenfahrzeug
Ein Problem, das die Konstrukteure beschäftigte, war das Gesamtgewicht und die auftretenden Hebelkräfte. Hier musste Gewicht gespart werden.
Elektrisch betriebenes Kinderauto
Kunststoff-Gleitlager in elektrischen Kinderautos: höchste Qualitätsstufe wurde erreicht.
Rotorkopf
iglidur® G ist der Problemlöser bei diesem Rotorkopf. Die Rotorblätter drehen sich ca. 400-mal pro Minute und führen dabei Schwingbewegung mit maximal 30° aus.
Banknotenbearbeitung
Verriegelung einer Banknotenbearbeitungsmaschine: Das Doppelgelenk ermöglicht alle notwendigen Freiheitsgrade und nimmt auch die Zugkraft auf.
3-Achsen-Stativ
Anforderungen bei der Konstruktion waren Steife, kostengünstige Verlagerung und Schmutzresistenz.
Messvorrichtung
Für diese Anforderung sind die igubal®-Kugelköpfe besonders gut geeignet. Sie zeigen nach etwa 15 Mio. Arbeitsspielen noch kein merkliches Spiel.
Hubschrauberlastsystem
Ein neuartiges Außenlastsystem für Hubschrauber erforderte ein geringes Gewicht, hohe Zuverlässigkeit bei gleichzeitiger Witterungsbeständigkeit und Wartungsfreiheit.
Kinematisches System
Kinematisches System für Automobile: Die eingesetzten Gleitlager ermöglichen einen Toleranzausgleich des Ladebodens zu den seitlichen Verkleidungen.
3D-Strömungsverteiler
Kugellagerungen sind aufgrund des Schmierstoffes insbesondere unter Wasser sehr bedenklich. Edelstahlausführungen kommen aus preislichen Gründen nicht in Frage. Auch aus Gründen der Hygiene werden deshalb Kunststoffe verwendet.
Drehsorter
Die igubal®-Flanschlager waren im Vergleich die mit Abstand kostengünstigste Alternative.
Pulverbeschichtungs-
anlage
Herkömmliche Führungen scheiden aus, da keinerlei Öl oder Fetteintrag in die Tauchbäder erfolgen darf.
Spezialräder und therapeutisches Zubehör
Gleit-, Gelenk- und Lineargleitlager aus Kunststoff helfen Mobilität und Lebensqualität zu verbessern
Basketballabschussgerät
Basketballabschussgerät für Rohlstühle: Durch igus®-Produkte geht nur wenig Energie durch Reibung verloren, und es erfolgt nur eine minimale Winkelverschiebung wenn die Welle vertikal beschleunigt.
Body-Turn-Bike
Übertragung der Lenkbewegung in einem "Body-Turn-Bike" durch zwei Gelenkköpfe.
Fleischportionierer
Stehlager JAM-08 und Gelenkkopf KBRM-08 in einem Fleischportionierer / einer Abpackvorrichtung
Gartengerät
LKW-montierte kundenspezifische Sprühsysteme für Garten- und Baumpflegeunternehmen.
Liege-Trike
Das Unternehmen stellte wegen des geringeren Gewichts und besserer Dämpfungsqualitäten auf igubal® Gelenkköpfe um.
Rauchabzugsanlage
Polymer-Gelenkkopf in einer Rauchabzugsanlage einer Fleischfabrik.
Schneidemaschine
Das eingesetzte Gelenklager gleicht die Winkelfehlausrichtung aus. Damit ist keine Wartung mehr erforderlich.
Sitzski
Einsatz unter schwierigen Bedingungen: Vibration, Zufallskräfte, starke Stöße und kalter, nasser Schnee.
Tischkicker
Einsatz eines hochwertigen Spindel-Lineartischs mit Steilgewindespindel, von Linearführungen, sowie igubal®-Gelenklagern.
SPS-Labor Trainer
Das Konzept sieht dabei vor, den Studierenden den Umgang mit einer Speicherprogrammierbaren Steuerung (kurz: SPS) auf attraktive Weise zu veranschaulichen.
Radierroboter
Der Radierroboter der Hans Böckler-Schule am Berufskolleg Münster verbindet Technik mit Kulturgeschichte.
Schlauchbeutelmaschine
Wartungsfreie Kunststoffgleitlager trotzen allen äußeren Einflüssen und sorgen für die nötigen Standzeiten.
Akkuschrauberrennen
Diese ungewöhnliche Konstruktion für ein Liegefahrrad hat es in sich: Als Antrieb dienen hier Akkuschrauber.
Photovoltaik-Nachführsystem
Wind, Sand und Sonne: Kunststoff-Gleitlager für die Solartechnik
Fitnessgerät
Neue Lösungen für Fitnessgeräte sparen Fertigungskosten und Montagezeiten.
Richttechnik
Schnell, gerade, präzise: So lassen sich die Anforderungen bei der Blechverarbeitung zusammenfassen. Ausgereifte Richttechnik macht all dies möglich.
Fahrende Bierkiste
Lagerung von Lenkgestänge und Anbindung in einer Renn-Bierkiste.
Hubschraubermodell
Zuverlässige und schwingungsdämpfende Anbindung der Taumelscheibe sowie der Rotorführung.
Schiffsmodellbau
Durch eingebaute Festschmierstoffe ist eine gleichbleibende Funktionalität gewährleistet.

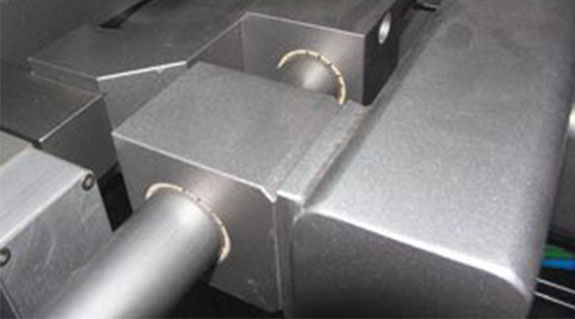

Horizontale Form-, Füll-, und Schließmaschinen
Bei dieser horizontale Form-, Füll-, und Schließmaschinen waren für den Kunden besonders die absolute Wartungsfreiheit über den gesamten Lebenszyklus der Maschinen wichtig.
