Report dei test sui cavi per servomotori

Scopri qui tutti i nostri report di prova sulla durata dei nostri cavi servoassistiti.

Cavo per servomotore CF887.15.15.02.01

Numero del test:

5192

Raggio di curvatura:

150 (fattore 13,6 xd)

Durata d'esercizio:

6 milioni di corse

In questo test, si doveva analizzare la durata prevista del modello CF887.15.15.02.01 in una catena lineare con un raggio di 150 mm.

Il cavo servo economico ha superato la prova, come dimostra il risultato di oltre 6 milioni di cicli di funzionamento.

Utilizzo pratico del CF887
i servoazionamenti si trovano ovunque, ad esempio nei robot lineari utilizzati nell'industria dell'imballaggio. I locali logistici in cui si trovano questi dispositivi sono generalmente ben climatizzati, l'olio e altri agenti contaminanti sono rari o inesistenti; solo la velocità e il raggio di curvatura non devono sottoporre il cavo a sollecitazioni eccessive. Il rivestimento esterno in PVC del CF887 è flessibile e resistente all'abrasione, progettato per un movimento continuo nella catena energetica e risulta inoltre molto conveniente dal punto di vista economico. Grazie alla durata di servizio garantita, la manutenzione può essere pianificata bene e i guasti dovuti ad esempio a cavatappi, non si verificano più.

Scarica il rapporto di prova completo

Cavo servo CF210.UL.25.15.02.01

Numero del test:

4918

Raggio di curvatura:

100 mm (fattore 7,5 xd)

Durata d'esercizio:

19 milioni di colpi

In questo test, si è dovuto analizzare la durata prevista del cavo servo CF210.UL.25.15.02.01 in una catena portacavi con un raggio di 100 mm.

Il test dimostra che la durata di servizio prevista del cavo servo in PVC è di oltre 19 milioni di cicli.

Utilizzo pratico del CF210.UL
Sia su macchine confezionatrici, robot lineari per ambienti chiusi o macchine di movimentazione, le catene portacavi disposte verticalmente non sono rare. I cavi servo vengono spesso utilizzati in questo contesto come cavi di collegamento per un servoazionamento. Sono necessari cavi idonei che soddisfino i requisiti di movimentazione nella catena energetica. Speciali tecniche e design di intreccio, sistemi di scarico della tensione e guaine esterne resistenti all'abrasione garantiscono una lunga durata al cavo nella catena energetica. Il cavo servoassistito in PVC CF210.UL.25.15.02.01, economico ed efficiente, è ideale per applicazioni che prevedono movimenti continui nella catena energetica.

La famiglia di cavi servo CF210.UL è dotata di una guaina esterna in PVC altamente resistente all'abrasione, non ha una guaina interna ed è adatta per corse fino a 10 metri. Dispone inoltre di due diversi schermi protettivi, essenziali per prevenire fermi macchina e guasti. In primo luogo, la schermatura complessiva impedisce la propagazione delle interferenze elettromagnetiche e garantisce che le interferenze esterne non raggiungano l'interno del cavo; in secondo luogo, la coppia integrata di nuclei di controllo, composta dal sensore di freno e dal sensore di temperatura, è ulteriormente schermata per impedire che le interferenze esterne raggiungano l'elemento di segnalazione.

Scarica il rapporto di prova completo

CF210.UL.25.15.02.01

Cavo per servomotori CF21.25.15.02.02.UL

Numero del test:

3841

Raggio di curvatura:

100 mm (fattore 6,1 x d)

Durata d'esercizio:

54 milioni di corse

In questo test, si doveva analizzare la durata prevista del modello CF21.25.15.02.02.UL in una catena portacavi con un raggio di 100 mm. I test hanno dimostrato che la durata di servizio prevista del cavo servo CF21.UL supera i 54 milioni di cicli.

Utilizzo pratico del CF21.UL
Polvere e trucioli di legno sono comuni nell'industria del mobile. Sono condizioni inevitabili negli ambienti dove vengono utilizzate macchine per la lavorazione del legno. In genere, queste macchine sono molto versatili e permettono di eseguire molte lavorazioni: fresatura, foratura, segatura. Tutte utilizzano avanzati sistemi di azionamento e, di conseguenza, cavi per servomotori. In caso di spazi di installazione ristretti o lunghe distanze su portali, la struttura con rivestimento interno garantisce affidabilità.

Scarica il rapporto di prova completo

Cavo per servomotore CF270.UL.D

Numero del test:

4404

Raggio di curvatura:

125 mm (fattore 10,4 xd)

Durata d'esercizio:

A livello globale, 27 milioni di ictus

In questo test, si intendeva analizzare la durata di servizio prevista del modello CF270.UL.D in una catena lineare con raggio di 125 mm.

L'esito positivo del test, con oltre 27 milioni di cicli di funzionamento, conferma che il cavo è in grado di resistere anche ai movimenti rapidi di una catena E6.

Utilizzo pratico del CF270.UL.D
I servomotori sono diventati ormai indispensabili. Sul mercato sono presenti molti produttori con requisiti diversi. Tuttavia, i cavi convenzionali raggiungono i loro limiti, soprattutto nelle applicazioni in movimento. Un classico esempio di utilizzo dei servomotori si trova nei centri di taglio e lavorazione. In questi sistemi, i cavi non solo vengono spostati molto frequentemente e in raggi ristretti, ma devono anche resistere a un'ampia gamma di influenze ambientali. Trucioli, olio, acqua e detergenti sono all'ordine del giorno. Il materiale PUR del CF270 è in grado di resistere a tutto ciò. Grazie alla sua resistenza all'olio e alla resistenza alle intaccature, il cavo può essere utilizzato per tutta la sua durata a temperature comprese tra -20 e +80 °C.

Scarica il rapporto di prova completo

Cavo servo CF270.UL.100.01.D

Numero del test:

4853

Raggio di curvatura:

55 mm (fattore 7,0xd)

Durata d'esercizio:

22 milioni di corse

In questo test, si doveva analizzare la durata prevista del modello CF270.UL.100.01.D in una catena portacavi con un raggio di 55 mm.
Ciò ha dimostrato che la durata di servizio prevista del singolo nucleo CF270
può resistere a 22 milioni di cicli.

Utilizzo pratico del CF270.UL.D
Lo scopo del test era determinare la durata di servizio del cavo servoassistito nella catena energetica. Il CF270 è un cosiddetto "cavo mandrino". Questo tipo di cavo unipolare viene utilizzato, ad esempio, nei centri di tornitura ad alte prestazioni o nelle macchine CNC. In entrambi gli esempi, l'alimentazione è una sfida, poiché le applicazioni a volte richiedono la creazione di stampi di alta precisione e molto complessi. Inoltre, il cavo su tali macchine si trova direttamente sul pezzo e deve quindi essere resistente ai trucioli metallici e, soprattutto, agli oli utilizzati. Grazie alla guaina esterna in PUR, questo cavo soddisfa tali criteri e garantisce inoltre un utilizzo senza problemi grazie alla sua comprovata durata.

Scarica il rapporto di prova completo

Cavo servo CF27.25.15.02.01.D

Numero del test:

4826

Raggio di curvatura:

100 mm (fattore 7,0 xd)

Durata d'esercizio:

A livello globale, 27 milioni di ictus

In questo test, si doveva analizzare la durata prevista del CF27.25.15.02.01.D in una catena lineare con un raggio di 100 mm.

Con un risultato di test di oltre 27 milioni di cicli, il cavo servo PUR non solo è all'altezza del suo nome, ma rende anche la vostra applicazione a prova di guasto.

Utilizzo del CF27.D nella pratica

Olio, raggi di curvatura stretti, trucioli, movimenti rapidi e frequenti. Una fresatrice moderna è una vera e propria camera di tortura per i cavi. Grazie al suo rivestimento esterno in PUR resistente alle intaccature, il CF27.D è perfettamente equipaggiato per resistere a olio e trucioli. La guaina interna in TPE e l'angolo di treccia piatta della schermatura rendono agevoli anche i raggi di curvatura più piccoli, fino a 7,5xd, per questo cavo servo. Adatto in sezioni trasversali per tutte le dimensioni standard dei motori, sia come nucleo singolo, senza coppia di controllo o con una o due coppie di controllo. Diverse certificazioni, come quella UL, ne consentono l'utilizzo in tutto il mondo.

Scarica il rapporto di prova completo

Cavo per servomotori CF29.25.15.02.01.D

Numero del test:

5034

Raggio di curvatura:

100 mm (fattore 7,2 xd))

Durata d'esercizio:

45 milioni di corse

In questo test, si doveva analizzare la durata prevista del CF29.25.15.02.01.D in una catena portacavi con un raggio di 100 mm. I test hanno dimostrato che la durata di servizio prevista del cavo servo CF29.25.15.02.01.D è di 45 milioni di cicli e non presenta problemi a temperature molto basse fino a -35 °C.

Uso pratico del CF29.D

I cavi della famiglia CF29.D sono spesso utilizzati nelle unità di stoccaggio e recupero, o SRU in breve. Lì vengono utilizzati nel sistema di sollevamento dell'albero. Le dinamiche elevate e gli ambienti freddi rappresentano sfide importanti per i componenti utilizzati. Devono essere in grado di resistere a temperature estremamente basse, ad esempio nelle celle frigorifere.

Scarica il rapporto di prova completo

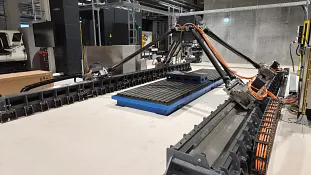

Cavo servo ibrido CF280.UL.H102.60.04.D

Numero del test:

5039

Raggio di curvatura:

100 mm (fattore 7,0 xd)

Durata d'esercizio:

13 milioni di ictus

In questo test, si doveva analizzare la durata prevista del modello CF280.UL.H102.60.04.D in una catena portacavi con un raggio di 100 mm. I test hanno dimostrato che la durata di servizio prevista del cavo servo ibrido CF280.UL.H è di 13 milioni di cicli.

Utilizzo pratico del CF280.UL.H

Nei processi di lavorazione e nelle macchine utensili, i cavi devono resistere a movimenti rapidi e uniformi in spazi di installazione ristretti. I cavi ibridi come il CF280.UL.H combinano le funzioni dei cavi per servomotori e per sistemi di misura, offrendo quindi una soluzione salvaspazio. La robusta guaina esterna in PUR del cavo garantisce resistenza agli oli e ad altri agenti chimici, mentre il design consente raggi di curvatura ridotti con un funzionamento affidabile. Ciò li rende ideali per l'utilizzo in macchine con spazio di installazione limitato e requisiti di movimento stringenti.

Scarica il rapporto di prova completo
