Cavi chainflex® nelle camere bianche

I cavi utilizzati nelle camere bianche sono sottoposti a requisiti elevati. I componenti mobili devono essere particolarmente resistenti all'abrasione, poiché qualsiasi contaminazione ha un effetto negativo sul prodotto e sul processo, con conseguenti costi. Pertanto, all'interno della camera vengono creati flussi d'aria che rimuovono particelle più piccole di un capello. L'utilizzo di prodotti a bassa abrasione, ovvero con un basso rilascio di particelle, consente di risparmiare tempo e denaro in questo processo di rimozione.

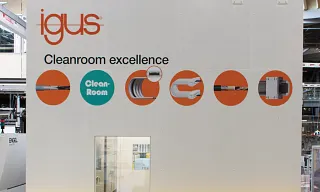

Sviluppiamo e testiamo i nostri prodotti polimerici ad alte prestazioni nel nostro laboratorio per camere bianche con la massima cura e, per certificarne la massima idoneità possibile alle camere bianche, li sottoponiamo a ulteriori test da parte del Fraunhofer Institute. In questo modo, possiamo offrire una gamma di prodotti testati IPA con la massima classificazione per camere bianche (ISO Classe 1).

Prodotti igus per camere bianche

In cosa consiste la camera bianca?

Cos'è una camera bianca?

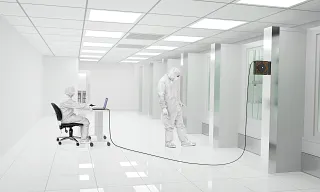

Una camera bianca è uno spazio chiuso in cui la concentrazione di particelle sospese nell'aria è mantenuta il più bassa possibile. Le camere bianche sono necessarie quando la produzione di determinati prodotti è interrotta da queste particelle. Le aree tipiche sono la produzione di semiconduttori, la tecnologia medica, la tecnologia ottica e laser, la tecnologia aerospaziale e molte altre. I prodotti in queste industrie potrebbero essere contaminati dalle particelle più piccole e quindi diventare inutilizzabili. La camera bianca garantisce in questi casi una produzione senza problemi.

Come funziona una camera bianca?

Per mantenere una stanza libera da particelle o germi, è necessario adottare una serie di misure e monitorare costantemente la qualità dell'aria, la temperatura e l'umidità. L'ingresso nella camera bianca è consentito solo indossando indumenti protettivi adeguati e dopo aver attraversato una camera stagna. Nella stanza stessa, i flussi d'aria e i filtri garantiscono aria pulita.

Quali sono le specifiche per i materiali e le macchine utilizzate nella camera bianca?

I materiali e le macchine utilizzate nella camera bianca sono soggetti a requisiti rigorosi. Due punti sono particolarmente significativi: 1. Il flusso d'aria nella stanza non deve essere disturbato o può esserlo solo leggermente dalle apparecchiature utilizzate. 2. Le superfici di tutti i componenti utilizzati devono essere altamente resistenti all'abrasione.

Cavi chainflex®

Nella nostra gamma di prodotti troverete 1.084 cavi chainflex compatibili con camere bianche. L'istituto IPA li ha certificati per camere bianche secondo ISO Classe 1 o 2. Prestiamo particolare attenzione all'ottimizzazione dei nostri cavi per la piegatura alternata e utilizziamo materiali di rivestimento altamente resistenti all'abrasione. Dichiariamo chiaramente che sono resistenti e ne garantiamo* la durata.
Sono inoltre disponibili tubi pneumatici e vari cavi con Classe IPA ISO 1 e 2, pronti per il collegamento, adatti a Bosch Rexroth, Festo, Parker, Siemens e molti altri produttori.

* Diverse famiglie di cavi chainflex® igus® sono state certificate secondo la norma DIN EN ISO 14644-1 ISO Classe 1 o Classe 2 dall'istituto IPA Fraunhofer (rapporti IG1303-640-1 e IG0704-400). Ciò corrisponde a 1.084 diversi cavi chainflex® a catalogo con materiale di rivestimento esterno testato, 918 tipi con Classe IPA 1 e 166 tipi con Classe IPA 2.

Vai ai cavi per camera bianca

Nella camera bianca sono richiesti diversi tipi di cavi: cavi di controllo, cavi motore, cavi bus e così via. Tutti devono funzionare senza problemi nelle condizioni della camera bianca e rispettare le specifiche. Alcuni esempi includono:

Settore dei semiconduttori

Settore dei display

Tecnologia medica

Stampante 3D per camera bianca VIVECube Clean Precision

Sistemi di alimentazione di lunga durata per sistemi di posizionamento nella produzione elettronica

Prodotti igus nelle camere bianche

chainflex® CFCLEAN

I vantaggi

Nessuna flessione del sistema grazie ai cavi con guaina rigida
Basse forze di ritorno grazie alla struttura a trefoli altamente flessibile, conduttori speciali e nessuna guaina esterna
Chainflex® CFCLEAN personalizzato con una riduzione del peso fino al 21% rispetto ai cavi convenzionali
Diametro inferiore di circa il 16% rispetto ai cavi con guaina presenti sul mercato
Disponibile a partire da 1 m
Prototipi di conduttori: pronti in 48-72 ore
Tutte le combinazioni conduttore/sezione di standard del settore: dati, bus, controllo, motore - disponibili a magazzino, con una garanzia fino a 36 mesi

*I seguenti cavi sono elencati nel certificato: CFCLEAN3.01.05.02 e CAPU.A.06.0 - al momento non sono previsti ulteriori test

Maggiori informazioni su CFCLEAN

e-skin® flat

e-skin® flat e CFCLEAN: insieme rivoluzionano l'efficienza complessiva del tuo sistema, generano maggiori rendimenti della linea di produzione, sono modulari e preservano le risorse.

I vantaggi
Il vantaggio principale di e-skin® flat è la sua modularità e la facilità di manutenzione. A differenza delle soluzioni disponibili in commercio con cavi piatti a nastro chiaramente definiti in cui gli elementi di cordatura sono saldati, il sistema di alimentazione di energia e-skin® flat offre sistemi di camere apribili. Ora è possibile aggiungere o sostituire elementi di cordatura flessibili chainflex® CFCLEAN - con o senza connettori -, e-skin® flat con catene di supporto, tubi flessibili ecc. in pochi minuti.

Alta efficienza nella fase di prototipo
Massima disponibilità grazie alla semplice sostituzione degli elementi difettosi
Risparmio di risorse poiché in caso di danneggiamento vengono sostituiti solo i singoli elementi

Maggiori informazioni su e-skin® flat

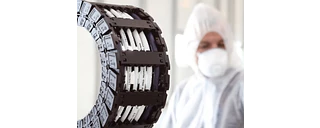

Serie di catene portacavi E6.1

Con la E6.1, una nuova generazione entra nelle camere bianche. La maneggevolezza notevolmente semplificata, la migliore accessibilità all'interno e il peso ridotto semplificano notevolmente l'installazione. La nostra E6.1 è naturalmente dotata di cavi altamente flessibili, ideali per applicazioni in camere bianche grazie alla guaina esterna resistente all'abrasione.

I vantaggi

Molto silenzioso grazie al passo ridotto e al "freno" nel sistema di arresto
(E61.29.070.055.0 a 1 m/s = 32 dB(A) secondo il test interno igus 4479)
Vibrazioni estremamente basse
Principio di collegamento a bassa abrasione (nessuna connessione perno/foro)
Effetto poligonale quasi assente, con conseguente funzionamento "fluido"
Interno uniforme senza interferenze per una lunga durata di cavi e tubi flessibili
Serie E61.29: i traversini possono essere aperti ruotando da entrambi i lati e rimossi nel raggio interno ed esterno
Risparmio di peso di circa il 30% rispetto al sistema E6

Maggiori informazioni su E6.1

Altri prodotti compatibili con la camera bianca

Le applicazioni condotte nella camera bianca possono essere molto diverse. I prodotti utilizzati qui sono

Guida lineare drylin per applicazioni in camera bianca

Guide lineari
Nella nostra gamma di prodotti per guide lineari a secco offriamo quattro modelli certificati per l'impiego in camere bianche ISO classe 6-3.

drylin per applicazioni nella camera bianca

Giunto asso-radiale PRT ideale per camere bianche

Cuscinetto ralla
Gli elementi scorrevoli del PRT-04-100 in iglidur J garantiscono le più basse emissioni di particelle e consentono quindi l'impiego in applicazioni in camera bianca.

Maggiori informazioni sulla ralla PRT-04
