Cuscinetti a strisciamento robusti a 170.000 colpi al giorno in una rivoluzionaria macchina piegatrice per fili

• Cosa serviva: cuscinetto a strisciamento glidur® di igus®
• Requisiti: la combinazione di prestazioni di ciclo estremamente elevate con corsa minima determina un carico particolarmente elevato e richiede componenti particolarmente robusti
• Settore: ingegneria meccanica, piegatrice
• Successo per il cliente: i cuscinetti esenti da lubrificazione di igus® offrono elevata affidabilità con bassa usura; resistono in modo permanente all'elevato peso e carico di corsa di questa applicazione; allo stesso tempo, i costi di manutenzione in caso di sostituzione sono relativamente bassi

Schmale Maschinenbau GmbH è specializzata nella produzione di macchine piegatrici per fili e macchine piegatubi. SPEEDMAX è una serie di macchine dell'azienda che rappresenta un'innovazione rivoluzionaria nel campo della tecnologia di piegatura dei fili. La combinazione di due comprovate tecnologie di piegatura in una macchina di nuova concezione raggiunge valori senza pari in termini di velocità, tempo di installazione minimo, variabilità ed efficienza energetica. Speedmax può produrre parti di filo piegate con un massimo di 20 pieghe per parte a una velocità di ciclo fino a 200 pezzi al minuto.

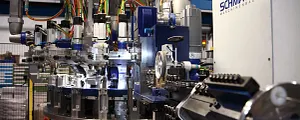

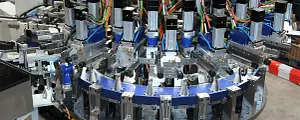

Ciò è reso possibile dalla combinazione di piegatrici a dita, come noto dalle macchine piegatrici per fili CNC, combinate con un trasferimento, come noto dalle macchine piegatrici a slitta. Progettata come macchina di indicizzazione rotante, nella Speedmax sono installati in totale circa 90
azionamenti servoelettrici. La principale sfida tecnica qui è la combinazione di una linea di ciclo estremamente elevata con una corsa minima. In alcuni punti, ciò si traduce in un carico di circa 170.000 corse da 3 mm al giorno. In questa applicazione, le barre di scorrimento con cuscinetti a sfera si usuravano e si consumavano rapidamente. Per lo stesso motivo, i prodotti standard non potevano essere utilizzati per i cuscinetti semplici in plastica nella maggior parte dei luoghi.

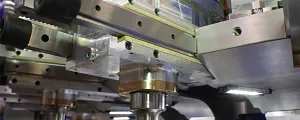

Lo specialista di ingegneria meccanica ha infine deciso di utilizzare cuscinetti a strisciamento iglidur® di igus®, che si trovano in 18 punti diversi nella macchina piegatrice. I componenti vengono utilizzati su tutte le unità regolate linearmente come piegatrici a dita, presse e uscita.
La soluzione, che apparentemente non aveva alternative per questa esigenza speciale, ha mostrato i suoi vantaggi soprattutto nell'elevata affidabilità e nella bassa usura. È stato necessario realizzare cuscinetti a strisciamento speciali con una superficie di carico più ampia in piastra iglidur®. Questi possono anche sopportare in modo permanente l'elevato peso e carico di sollevamento di questa applicazione e offrire una precisione sufficiente.
Allo stesso tempo, i costi di manutenzione in caso di sostituzione sono relativamente bassi. Il materiale della piastra potrebbe essere personalizzato per queste esigenze speciali. Mentre altre soluzioni avrebbero un elevato sforzo di lubrificazione manuale o un eccessivo effetto di gocciolamento con lubrificazione automatizzata, i cuscinetti iglidur® funzionano completamente senza lubrificazione. Ciò consente al cliente di risparmiare sui costi operativi per lubrificanti e manutenzione.
Infine, i cuscinetti a strisciamento sono anche insensibili allo sporco e alla polvere, che possono essere causati ad esempio dall'abrasione del materiale del prodotto durante il processo di piegatura.
