Sistemi vite e madrevite nei simulatori del parto

3B Scientific GmbH fornisce la risposta con il simulatore di parto "SIMone". L'utente del simulatore aiuta un feto di plastica a nascere, con diversi scenari che richiedono ciascuno procedure specifiche. Il processo di nascita effettivo viene registrato e predeterminato con l'aiuto di un sistema di "force feedback": il feto si muove attraverso il canale del parto. Il sistema di sensori di forza-coppia integrato misura le forze e le direzioni con cui l'ostetrico porta il bambino al mondo e visualizza questi valori effettivi sullo schermo rispetto ai valori target considerati ottimali, insieme a dati medici come la pressione sanguigna, in tempo reale. I rumori respiratori e le espressioni di dolore provenienti dalla madrevite sono udibili tanto quanto il battito cardiaco del bambino. Viene simulato anche l'effetto di farmaci come il paracetamolo o una flebo contraccettiva e la posizione del bambino nella pelvi viene visualizzata sullo schermo in 3D.

Questo processo è affascinante per il profano e altamente istruttivo per l'ostetrico. Con SIMone, 3B Scientific GmbH ha creato una vera innovazione nel suo programma e ha reso un buon servizio alle future mamme e all'ostetricia in generale. Un esempio tra tanti: SIMone è un'attrezzatura standard nei programmi di formazione per ostetriche a Cuba e il Ministero della Salute cubano cita l'uso del simulatore come una delle ragioni del tasso di mortalità alla nascita estremamente basso del paese.

drylin® Cuscinetto lineare al posto della guida con cuscinetto a sfere a ricircolo di sfere

Sul lato meccanico era ancora necessario un lavoro di ottimizzazione, in particolare sull'asse lineare, che determina il percorso attraverso il canale del parto. Swen Dressel, responsabile della ricerca e sviluppo: "Qui era previsto un cuscinetto a sfere a ricircolo di sfere, ma doveva essere pulito regolarmente perché il lubrificante necessario per simulare il processo del parto gocciola nell'unità. Se non viene rimosso, l'unità si corrode". Poiché gli utenti non seguivano sempre le istruzioni di manutenzione pertinenti, ciò causava occasionalmente guasti.

Gli sviluppatori hanno quindi cercato un'alternativa e l'hanno trovata con il sistema drylin® di igus®. Questi assi lineari utilizzano un accoppiamento scorrevole di guide anodizzate dure e boccole in plastica ad alte prestazioni resistente all'usura iglidur® con lubrificante incorporato. Pertanto riescono a funzionare senza lubrificazione e la contaminazione da lubrificanti non compromette la loro funzionalità.

Ulteriori elementi di azionamento sono stati sostituiti

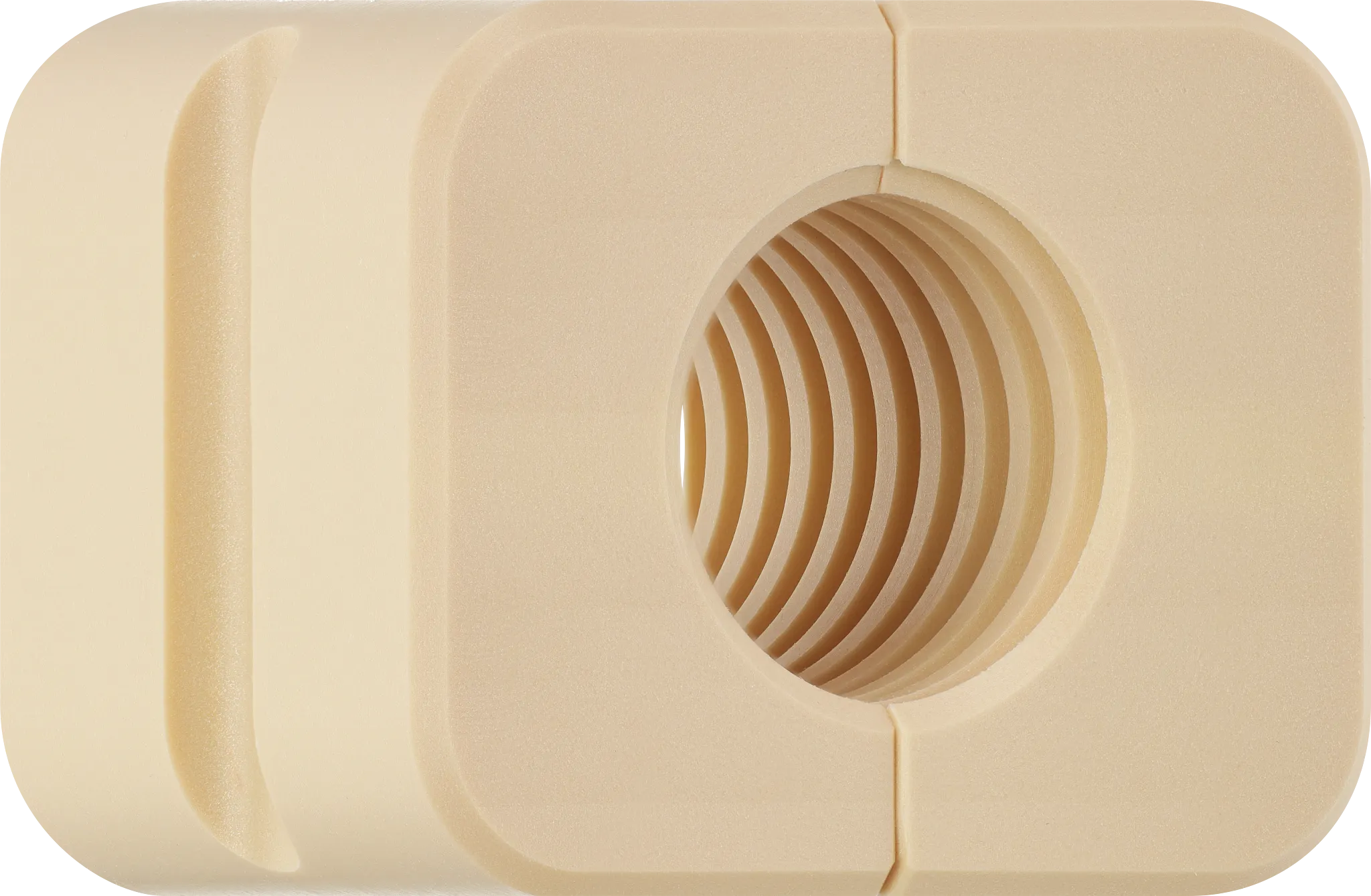

Questa soluzione ha ora dimostrato di essere pienamente soddisfacente per gli sviluppatori e ha portato alla sostituzione di ulteriori componenti con cuscinetti igus®. Swen Dressel: "Per il posizionamento traslazionale del feto, ora utilizziamo un'asta di azionamento composta da una vite madre igus® e una madrevite con gioco."

La tecnologia della vite madre dryspin® si basa sul principio della tecnologia lineare senza lubrificazione e manutenzione. Le specifiche e le geometrie della nostra tecnologia della vite madre, che sono abbinate alla madrevite e al mandrino in plastica, garantiscono efficienze fino all'82% e una durata utile fino al 30% superiore rispetto alle viti madre convenzionali.

Anche la ruota elicoidale sul sensore di feedback di forza, che fa ruotare il feto ed era originariamente realizzata in ottone, è stata sostituita. "Abbiamo dovuto comunque lavorare questo componente con grandi spese. Ora otteniamo un pezzo a disegno pronto per l'installazione in iglidur® da igus®, che si è dimostrato perfetto."

Conclusione: esente da manutenzione e conveniente

Di conseguenza, l'intero simulatore di parto è ora esente da manutenzione. Ciò comporta vantaggi per il produttore e gli utenti, che beneficiano anche del fatto che i componenti mobili non devono più essere ingrassati. Swen Dressel: "Il simulatore di parto viene utilizzato in ambienti puliti, ad esempio nelle aule e negli ospedali universitari. Gli elementi di azionamento ingrassati non sono comuni o desiderabili lì, soprattutto perché possono causare sporcizia sugli indumenti quando il simulatore deve essere pulito."
