  2. Guida lineare drylin®
  3. Sistema di guida lineare compatto NK-01-27

drylin® N - Sistema di guida lineare compatto NK-01-27

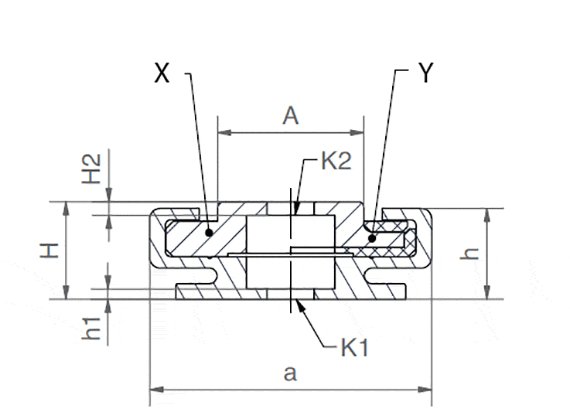

N. d'ordine Lunghezze del binario max. a C4 A3 C5=C6 h h1 K1* ly lz Peso del binario Prezzo/m
  [L max.]       Min. max.       [mm2] [mm2] [g/m]
in spedizione entro 48 ore NS-01-27 3000 27 60 0 20 20/49,5 9 1.1 M4 6524 588 290 31.91 CHF Aggiungi al carrello
in spedizione entro 48 ore NS-01-27-UNGEBOHRT 3000 27 0 0 0 9 1.1 0 6524 588 290 29.04 CHF Aggiungi al carrello
in spedizione entro 48 ore NS-01-27-AR 3000 27 60 0 20 20/49,5 9 1.1 M4 6524 588 290 38.30 CHF Aggiungi al carrello
Altre informazioni sull'articolo scelto:
3D CAD 3D CAD
Ordinazione campione Ordinazione campione
PDF PDF
Richiesta prezzo Richiesta prezzo
myCatalog myCatalog

Per binari senza fori indicare "Non forato" nella nota.
*Per vite cilindrica con testa bassa

Versione 01: slitta con foro passante

N. d'ordine Nome Peso della slitta
    [g]
in spedizione entro 48 ore NW-01-27 Slitta fissata 10.8 4.23 CHF Aggiungi al carrello
in spedizione entro 48 ore NW-01-27-HT Slitta fissata, temperature fino a 130°C 10.8 10.58 CHF Aggiungi al carrello
in spedizione entro 48 ore NW-01-27-P Slitta fissata con precarico 10.8 4.23 CHF Aggiungi al carrello
in spedizione entro 48 ore NW-01-27-LLY Slitta fissata, pattino flottante nella direzione y 10.8 4.23 CHF Aggiungi al carrello
in spedizione entro 48 ore NW-01-27-LLZ Slitta fissata, pattino flottante nella direzione z 10.8 4.23 CHF Aggiungi al carrello
in spedizione entro 48 ore NW-01-27-LLYZ Slitta fissata, pattino flottante nella direzione y e z 10.8 4.23 CHF Aggiungi al carrello
Altre informazioni sull'articolo scelto:
3D CAD 3D CAD
Ordinazione campione Ordinazione campione
PDF PDF
Richiesta prezzo Richiesta prezzo
myCatalog myCatalog

Versione 01: dimensioni [mm] - slitte di guida

Cod. art. H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Peso
  ±0,35                       [g/m]
in spedizione entro 48 ore NW-01-27 9.5 14 40 30 20 0 1.5 0 0 0 10.8
in spedizione entro 48 ore NW-01-27-HT 9.5 14 40 30 20 0 1.5 0 10.8
in spedizione entro 48 ore NW-01-27-P 9.5 14 40 30 20 0 1.5 0 0 10.8
in spedizione entro 48 ore NW-01-27-LLY 9.5 14 40 30 20 0 1.5 0 0 10.8
in spedizione entro 48 ore NW-01-27-LLZ 9.5 14 40 30 20 0 1.5 0 0 10.8
in spedizione entro 48 ore NW-01-27-LLYZ 9.5 14 40 30 20 0 1.5 0 0 10.8
Altre informazioni sull'articolo scelto:
3D CAD 3D CAD
Ordinazione campione Ordinazione campione
PDF PDF
Richiesta prezzo Richiesta prezzo
myCatalog myCatalog

Versione 11: slitta con foro passante, stampata a iniezione

N. d'ordine Nome Peso della slitta
    [g]
in spedizione entro 48 ore NW-11-27-80 Pattino con foro passante 25 8.47 CHF Aggiungi al carrello
in spedizione entro 48 ore NW-11-27 Slitta stampata a iniezione 10.8 4.23 CHF Aggiungi al carrello
in spedizione entro 48 ore NW-11-27-LLY Slitta stampata a iniezione, pattino flottante nella direzione y 10.8 4.23 CHF Aggiungi al carrello
in spedizione entro 48 ore NW-11-27-LLZ Slitta stampata a iniezione, pattino flottante nella direzione z 10.8 4.23 CHF Aggiungi al carrello
in spedizione entro 48 ore NW-11-27-LLYZ Slitta stampata a iniezione, pattino flottante nella direzione y e z 10.8 4.23 CHF Aggiungi al carrello
Altre informazioni sull'articolo scelto:
3D CAD 3D CAD
Ordinazione campione Ordinazione campione
PDF PDF
Richiesta prezzo Richiesta prezzo
myCatalog myCatalog

Versione 11: dimensioni [mm] - slitte di guida

Cod. art. H A C C1 C2 A2 H2 K2 K3 K4 Spmin. DpØmin. Peso
  ±0,35                       [g/m]
in spedizione entro 48 ore NW-11-27-80 9.5 14 80 76 60 0 1.2 - 5 6.5 25
in spedizione entro 48 ore NW-11-27 9.5 14 34 30 20 0 1.5 0 0 10.8
in spedizione entro 48 ore NW-11-27-LLY 9.5 14 34 30 20 0 1.5 0 0 10.8
in spedizione entro 48 ore NW-11-27-LLZ 9.5 14 34 30 20 0 1.5 0 0 10.8
in spedizione entro 48 ore NW-11-27-LLYZ 9.5 14 34 30 20 0 1.5 0 0 10.8
Altre informazioni sull'articolo scelto:
3D CAD 3D CAD
Ordinazione campione Ordinazione campione
PDF PDF
Richiesta prezzo Richiesta prezzo
myCatalog myCatalog

Ordine di un sistema completo

Configurazione in pochi passi:

1. Selezionare il numero di slitte
2. Selezionare il tipo di slitta
3. Immettere la lunghezza del binario in mm
4. Selezionare le opzioni per la slitta
5.

Nota:

Informazioni dettagliate sono riportate nei disegni e nelle pagine di seguito. Trovate informazioni specifiche sulle opzioni con cuscinetto flottante all'interno delle regole di progettazione.
1

Senza cuscinetto flottante

2

Cuscinetto flottante nella direzione z

3

Cuscinetto flottante nella direzione y

4

Cuscinetto flottante nella direzione yz

drylin® NK – set completo

Passo 1

Immettere il numero desiderato di slitte.

technical drawing
N. di slitte:
Continua
drylin® N - Dati tecnici
drylin® N - Regole di progettazione
X = versione: pezzo singolo
Y = versione: multiplo
in spedizione entro 48 ore
